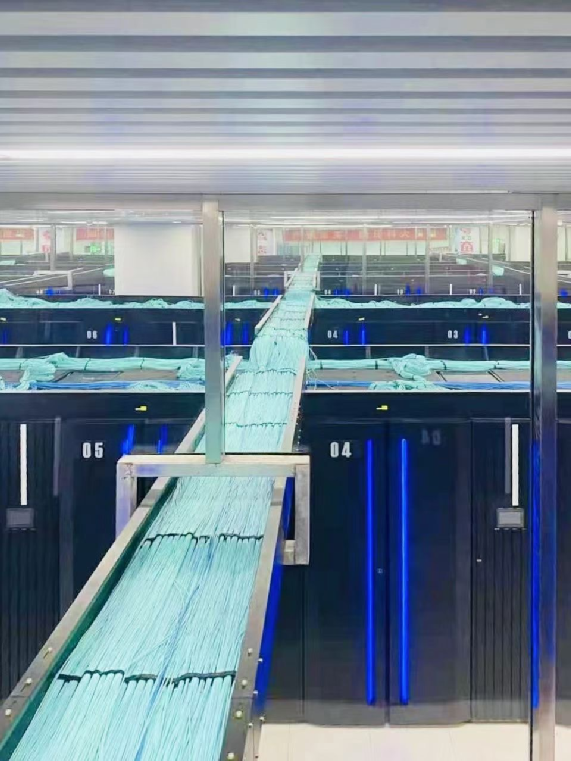

综合布线系统测试 1、测试描述

系统测试、验收将根据《建筑与建筑群综合布线系统工程施工及验收规范》（GB/T50312-2000）进行。

测试标准

双绞线连接：根据ISO IS 11801国际标准 Class D （CAT.6）之要求制定

光纤连接：根据ISO IS 11801国际标准Optical Class之要求制定

测试范围

水平布线点进行100%测试，数据主干进行100%测试。

被测线路的定义

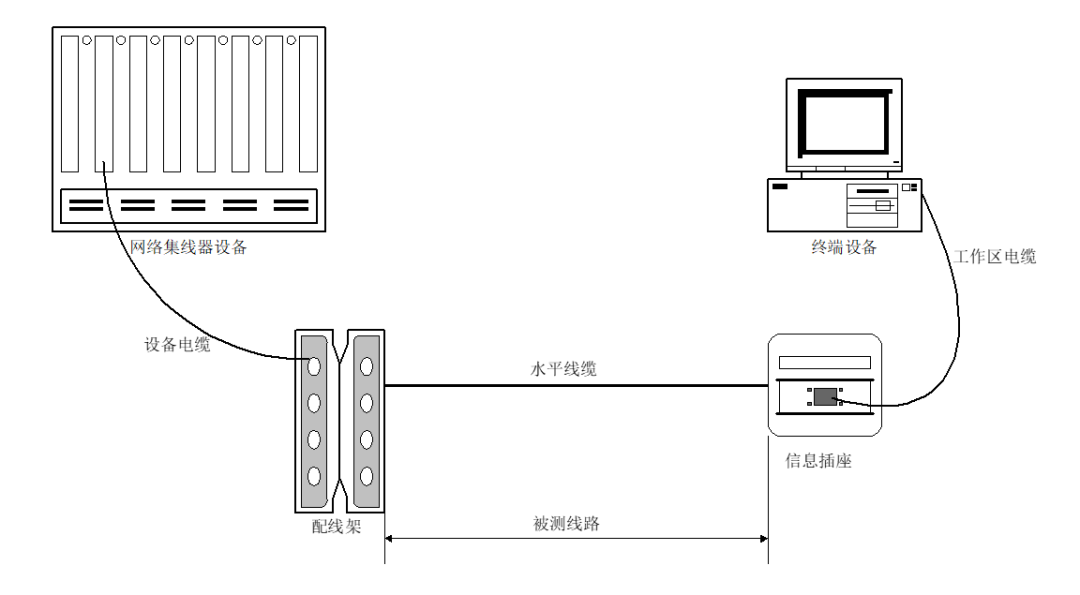

双绞线连接

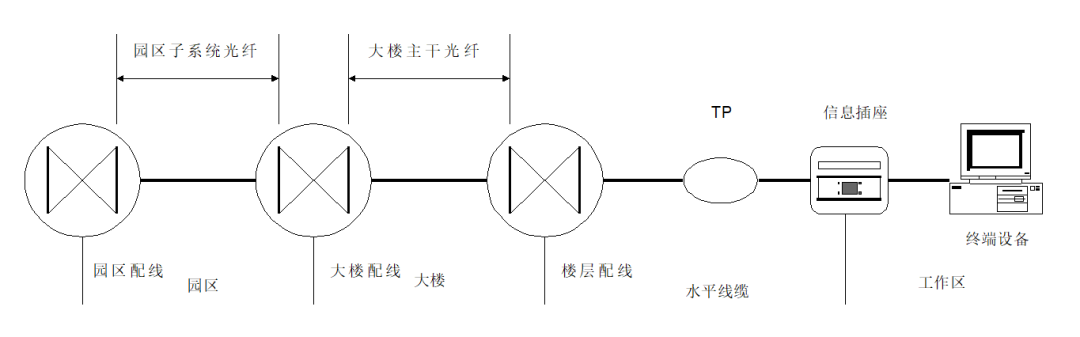

光纤连接

测试项目

铜缆测试项目

使用FLUKE DSP-4000系列测试仪测试双绞电缆时，提供如下内容：

接线图

电阻

长度

传输迟延

迟延偏离

阻抗

近端串扰（NEXT-Near-end Crosstalk）

衰减

衰减串扰比（ACR）

环路损耗（RL-Return loss）

功率总和的近端串扰(PS NEXT)

功率总和的远端串扰(PS FEXT)

功率总和的等电平远端串扰(PS ELFEXT)

光纤测试项目

测试波长：1300nm或850nm；

主干子系统光纤连接：

信号衰减 < 1.5dB （500m，波长1300nm）

信号衰减 < 3.5dB （500m，波长850nm）

2、测试仪器的选用

对于铜缆测试建议采用美国FLUKE公司的局域网电缆测试仪，该测试仪是一种手持式的仪器，它可用来对安装的局域网双电缆线、同轴电缆进行认证、测试以及故障诊断，该仪器使用了新的测试技术，它将脉冲测试信号和数字信号处理结合起来提供了快速精确的测试结果。它提供的测试结果符合IEEE、ANSL、TAI、ISO/IEC等有关国际标准。使用该仪器可对综合布线工程的质量提供可靠的依据。对于光纤测试使用两个光纤损耗测试仪用来测试光纤传输损耗，为了使在两个地点进行测试的操作员之间进行通话需要有对讲机，也可以使用美国FLUKE公司的DSP-4000（需配光纤测试模块及适配器）来完成测试。

测试人员

由本公司派出工程师在用户方与监理工程师监督下共同完成整个系统的测试工作，并填写测试表。

铜缆的测试



设置电缆类型

执行自检

分别用跳线将主机和远端器连接在被测网段上

按动主机上的TEST键，片刻后仪器将显示出测试结果

存储测试结果

作为国际标准化委员会的重要成员、ISO/IEC 11801第二版的编辑，时刻把握国际标准的最新动态。

此工程的验收将测试信道(Channel)的性能，如下图所示：

A+E=10mmax.

信道测试内容包括：

﹣连通性

﹣端接线序(Wire Map)

﹣直流电阻

﹣特性阻抗

﹣衰减(Attenuation)

﹣近端串扰衰减(NEXT loss)

﹣功率总和近端串扰衰减(PS-NEXT loss)

﹣衰减串扰比(ACR)

﹣功率总和衰减串扰比(PS-ACR)

﹣等效电平远端串扰衰减(ELFEXT loss)

﹣功率总和等效远端串扰衰减(PS-ELFEXT loss)

﹣回波损耗(Return Loss)

﹣时延(Delay)

﹣时延偏差(Delay Skew)

本工程测试验收所采用的为美国FLUKE公司的测试仪配专用6类适配器,该测试仪有以下特性：

1．支持频带宽达250MHz。

2．验证6类布线。

3．具有100dB的动态量程。

4．快速自动测试，提供较好的工作效率。

5．具备自学式的数据管理功能。

根据ISO/IECJTC1/SC25/WG3N568规范，新的超五类TIA/EIA-568B.2-1标准信道（CHANNEL）有以下指标：

-衰减（Attenuation）≤22dB@100MHz

-近端串扰衰减(NEXTloss)≥35.3dB@100MHz

-功率总和近端串扰衰减(PS-NEXTloss)≥32.3dB@100MHz

-衰减串扰比(ACR)≥14.0dB@100MHz

-等效电平远端串扰衰减(ELFEXTloss)≥23.8dB@100MHz

-功率总和等效远端串扰衰减(PS-ELFEXTloss)≥20.8dB@100MHz

-回波损耗(ReturnLoss)≥20.1dB@100MHz

-时延(Delay)≤536nS@100MHz

-时延偏差(DelaySkew)45nsMax

光纤的测试

光纤路径损耗的测试步骤

设置测试设备

按光纤损耗测试设备一起提供的指令来设置它们。

调零

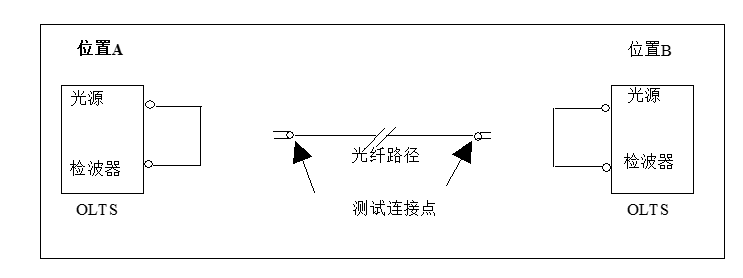

调零用来消除能级偏移量，当测试非常低的光能级时，不调零则会引起很大的误差，调零还能消除跳线的损耗，为了调零，在位置A用一跳线将测试仪的光源(输出端口)和检波器插座(输入端口)连接起来，在光纤路径的另一端(位置B)

完成同样的工作，你必须在两个位置(A和B)上对两个测试仪调零，参看图1。

按自校按钮

连续按住自校按钮一秒钟以上，等待20秒钟的时间来完成自校准。

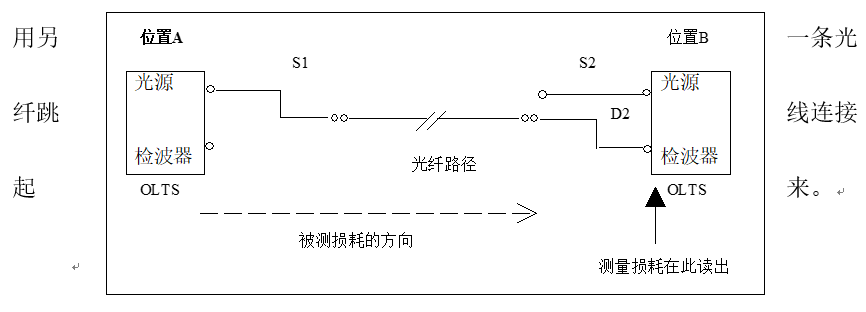

测试光纤路径中的损耗(位置A到位置B方向上的损耗)参看图2。

在位置A的测试仪上从检波器插座(IN端口)处断开跳线S1，并把S1连接到被测的光纤路径上。

在位置B的测试仪上从检波器插座(IN端口)处断开跳线S2。

在位置B的测试仪检波器插座(输入端口)与被测光纤通路的位置B末端之间用另一条光纤跳线连接起来。

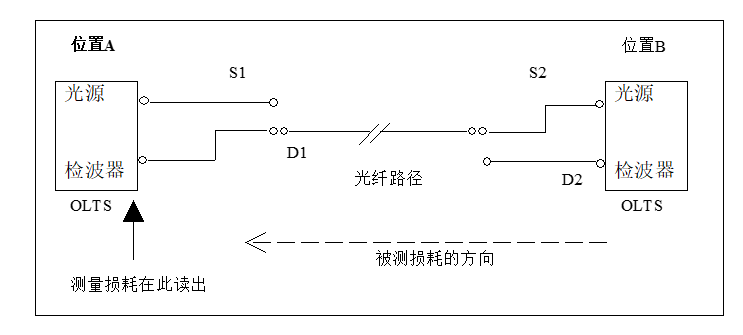

测试光纤路径中的损耗(位置B到位置A)

在位置B的光纤路径处将跳线D2断开；

将跳线S2(位置B处的)连接到光纤路径上；

从位置A处将跳线S1从光纤路径上断开；

用另一条跳线D1将位置A处测试仪检波器插座(IN端口)与位置A处的光纤路径连接起来；在位置A处的测试仪上测试出B到A方向上的损耗。

计算光纤路径上的传输损耗，然后将数据认真地记录下来。

计算时采用下列公式：

平均损耗=[损耗(A到B方向)+损耗(B到A方向)]/2、

记录所有的数据

当一条光纤路径建立好后，测试的是光纤路径的初始损耗，要认真地将安装系统时所测试的初始损耗记录在案。

以后当某条光纤路径工作不正常时，要进行测试，这时的测试值要与最初测试的损耗值比较，若高于最初测试的损耗值，则表明存在问题，可能是测试设备的，也可能是光纤路径的问题。

重复此过程

如果示出的数据高于最初记录的损耗值，那么要对所有的光纤连接器进行清洗，此外，你还要检查对设备的操作是否正确，还要检查测试跳线连接条件。

如果重复出现较高的损耗值，那么就要检查光纤路径上有没有不合格的接续，损坏的连接器，被压住/ 挟住的光纤等等。

记录测试数据

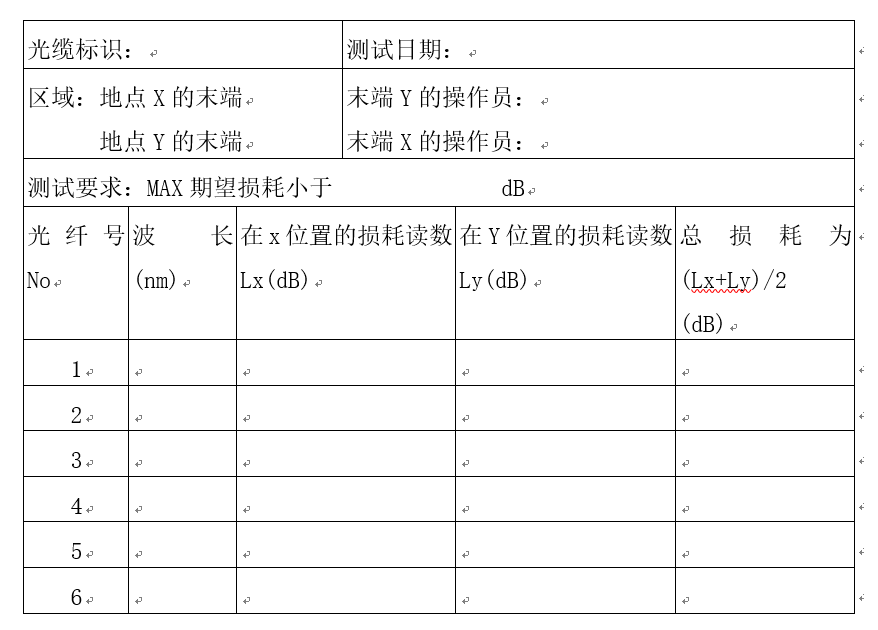

按如下图表填写测试数据

光纤损耗测试数据单

保护地线测试

地线测试选用的仪表为接地电阻测试仪。其性能有以下保证：

1．保护地线的接地电阻值，单独设置接地体时，不大于4欧；

2．采用联合接地体时，不大于1欧。

测试结果

若测试结果表明所有连接（包括光纤连接和双绞线连接）满足以上所ISO/IEC IS 11801标准中的要求，可以确认工程合格。
