常用的几种显微镜的区别

显微镜各个部件详解

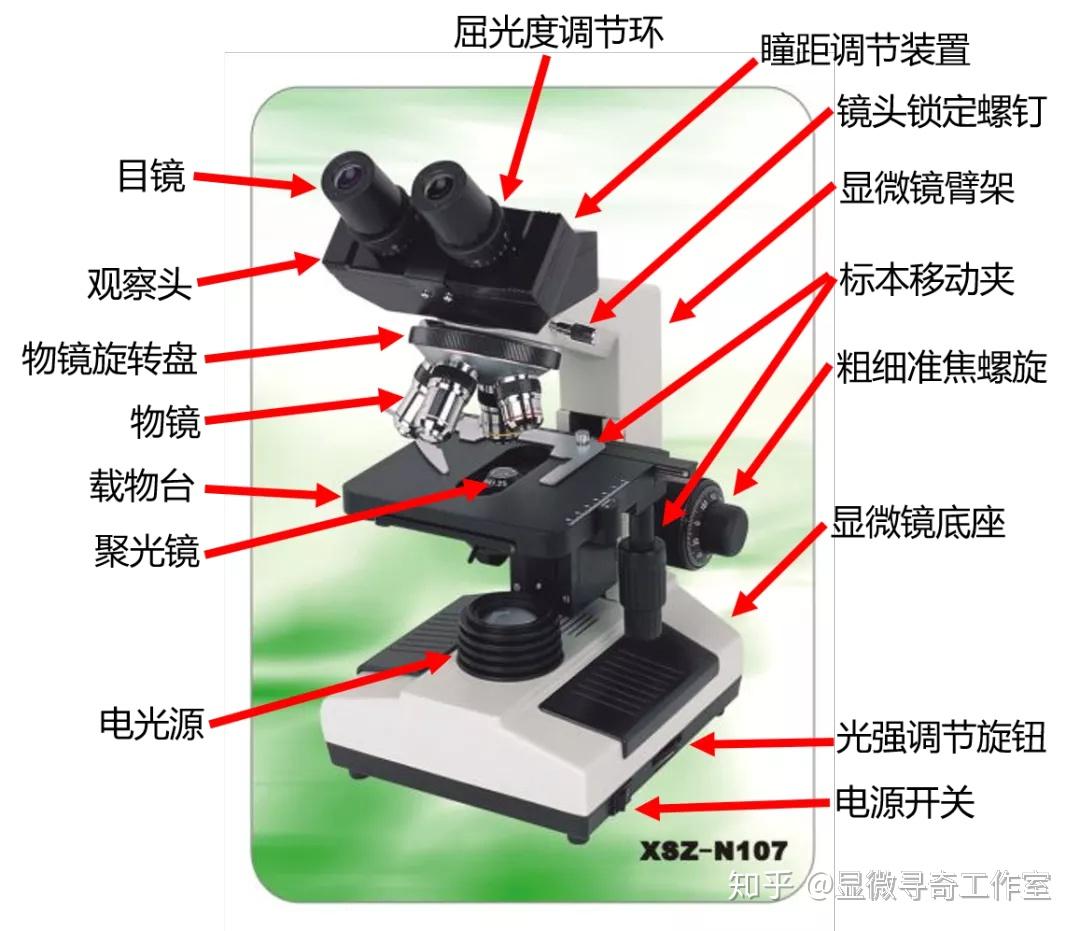

显微镜有哪些部件呢？我们以本工作室推荐的107显微镜作为实例，讲解显微镜的部件。

一、目镜和观察头以及摄影装置

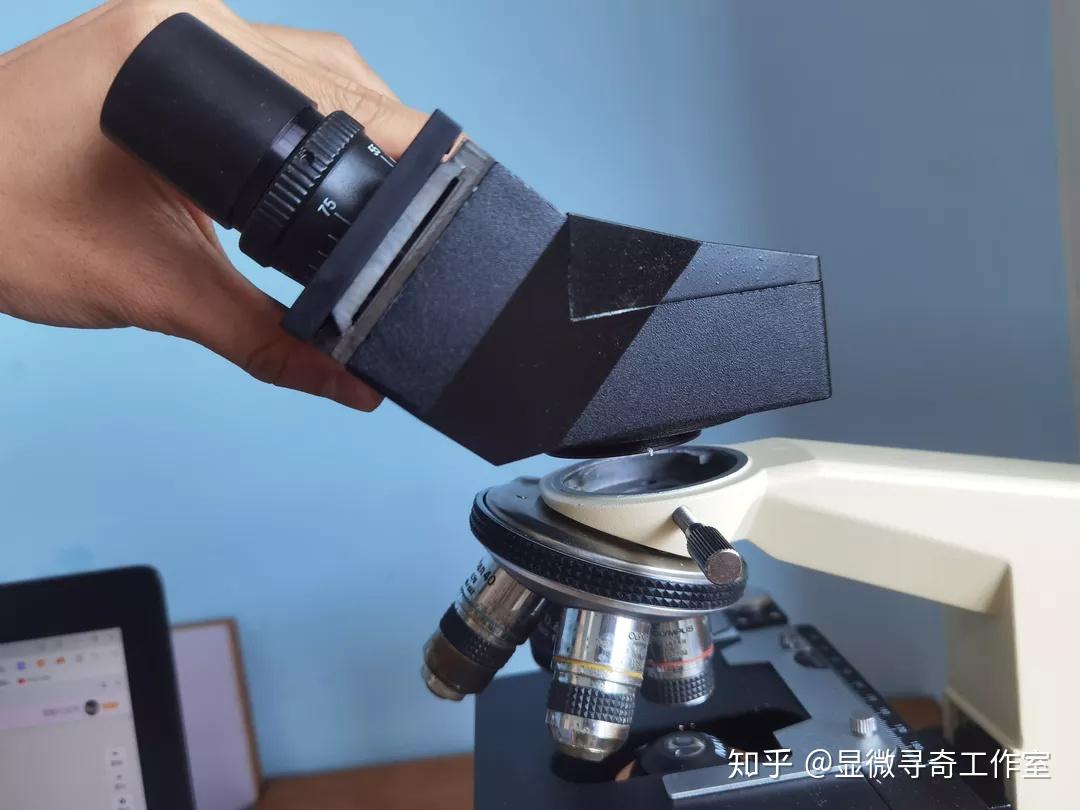

显微镜的观察头及以上部分是决定显微镜观察舒适与否的最重要部分。一般可以拆卸。

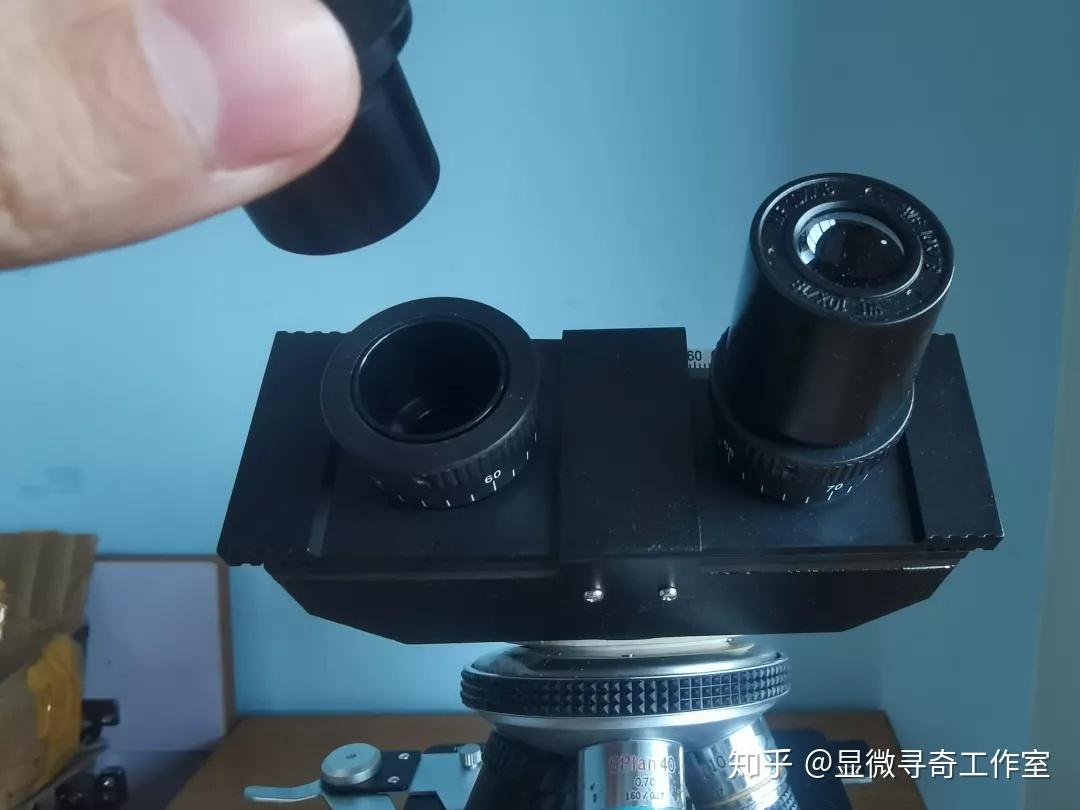

其中，最上面的是目镜，也是可拆卸的，但有些显微镜有螺丝固定，把螺丝拧下来即可拔出。

1.1 目镜的相关参数

一般正规显微镜目镜上会标明参数，其中两个参数需非常注意，以107举例：

10X/18

意义为：

10倍，视场数为18mm。

下面分开讲这两个参数。
①倍数

顾名思义就是放大几倍，一般有10x，16x两种常用倍数，一般观察10x已经够用，10x以上倍数会导致观察视野过小从而体验不佳。

②视场数F.N

一般指目镜的视场直径。一般有18,20,22等，数字越大观察到的视野越大，沉浸感越强，但价格也随之飙升，一般18是入门级标配，107即是如此，而20是科研级的下限，小于20的目镜工作时会比较烦恼。需要注意的是，倍数越大则视场数越小，所以10X/18是最佳的入门选择。

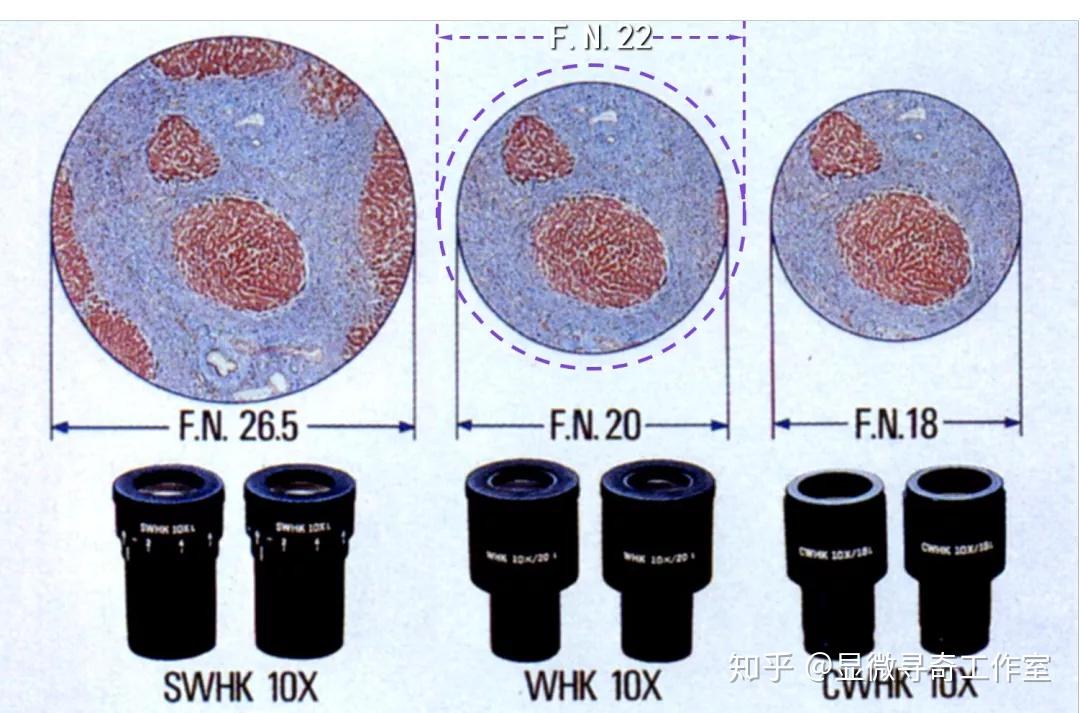

不同的视场数有不同的视野大小

1.2 三目双目和单目

三目双目和单目即是三个、两个目镜筒还是一个目镜筒。

用显微镜探索微观世界必须使用双目及以上。

①先说说单目的坏处

单目观察常常需要闭一只眼睛来获得更精确的视野，如果使用者非常喜欢观察微观世界（大部分单目使用者都是5min热度，实在是体验不佳），这样的长时间观察对眼睛发育极为不利，久而久之会造成双眼度数和感光能力的差异，甚至引起慢性视疲劳！所以玩转显微镜必须使用双目，为了更好地体验也为了眼睛的健康！更不用说很多单目显微镜是直筒的显微镜，需要低头观察，时间久会腰酸脖子痛，故而也就10分钟热度，根本是在劝退探索微观世界。

②再说说三目

三目就是双目显微镜加一个专门用于摄影的第三目，对于有摄影需求的玩家，三目观察头是必备。

最上面的那个烟囱就是第三目，可以连接相机或者摄像头
二、物镜

显微镜的物镜是显微镜的灵魂所在，物镜是影响清晰度的最重要部件。

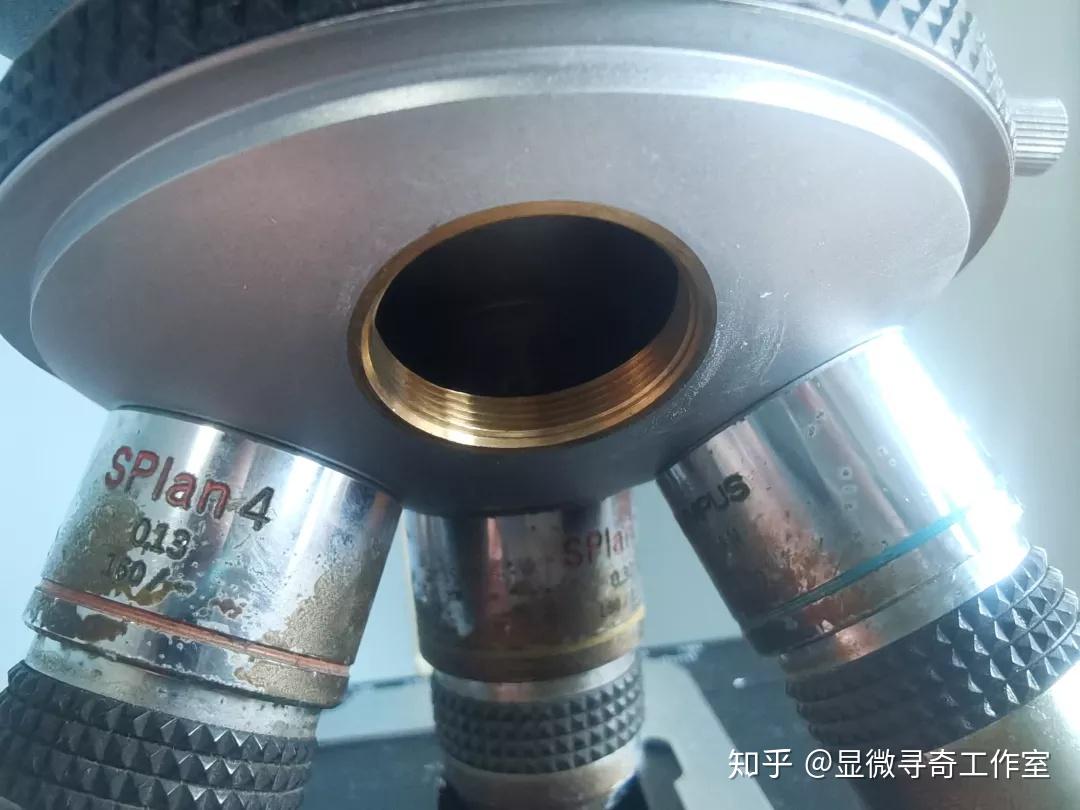

显微镜的物镜也是可以拆卸的，需要使点劲拧下来。

这意味着如果显微镜是正规的规格，以后是可以升级物镜的，架子可以不换，寻找相应的高端物镜即可。

最近的185物镜和195物镜比较火，这两种差异不大，但是现在195物镜的整体做工好于185，价钱也差不多，所以能上195还是上195。

物镜上的参数非常重要，这决定了显微镜的清晰程度以及有何功能。

2.3 物镜参数

例如：

60/0.85
160/0.17

意义为：

60倍/NA数值孔径=0.85
机械筒长=160mm/盖玻片厚度=0.17

2.3.1 倍数

顾名思义就是放大几倍，一般有4x，10x，(20x)，40x，(60x/63x)，100x。其中括号中的为科研中不常用倍数，比较贵，4/10/40/100是科研用标准倍数，一般比较便宜，而且是大部分显微镜的默认配置。一般100x是油镜，有oil字样，需要加香柏油观察，看完了还得小心擦拭，用起来很麻烦，而且观察细胞并不需要那么大的倍数，一般科研上用做观察染色体形态和结构，而家里用不到100倍。而且一般40x物镜观察细胞已经够用了，细胞该能看到的也都能看到了，追求倍数的数字没有意义。

2.3.2 数值孔径(NA)

这个数值我不做具体解释，总之越大越好。倍数越大，NA越小，所以相同倍数的情况下，NA越大，价格越贵。一般来说放大倍数越大，NA越小，这称为“空放大”，便宜的镜片更是这个样子，所以这也是不推荐增倍镜和100x以上倍数物镜的原因之一。

左图NA大，右图NA小

2.3.3 机械筒长160或∞

这个是机械筒长，160对应有限远光学系统，∞对应无限远光学系统，如果你的显微镜默认是160物镜，换新也得是160物镜，这个别对应错了。具体在这里不做解释，一般无限远光学系统后期升级加模块比较方便。但除此之外没有差别。（最大的差别是有限远便宜很多）

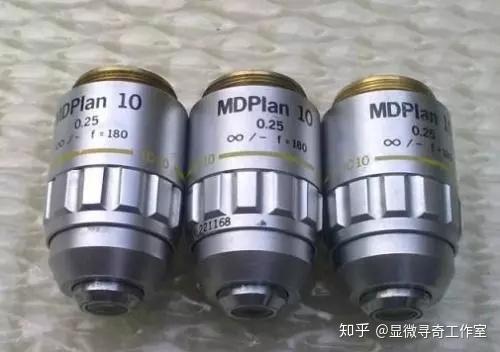

这个物镜对应无限远系统

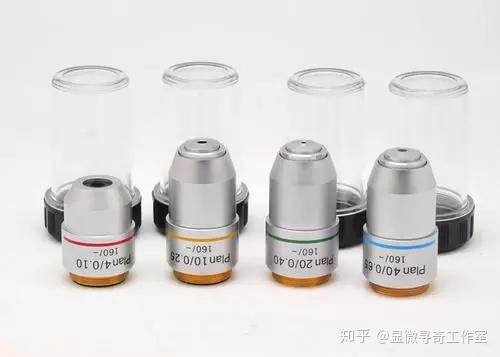

这个物镜对应有限远系统

2.3.4 盖玻片厚度

这个一般不作考虑，一般情况下都是0.17，除了一些金相物镜有特殊需要之外，生物显微镜都是0.17。

三、载物台，光源，底座

聊完了显微镜最重要的两个部件，下面介绍一下比较影响体验的其他部件。

3.1 载物台上一定要有移动尺

也就是商家所谓的双层载物台，没有移动尺的话，用手移动不够精确，会找不到想看的东西（看10min手抽筋）。

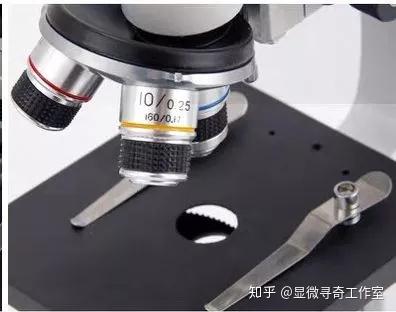

这种靠手微调载玻片位置的显微镜体验太差了

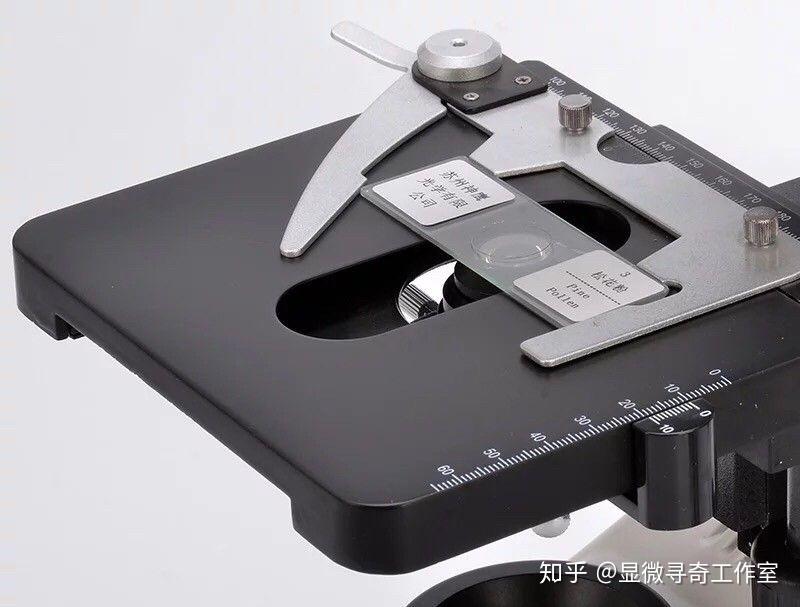

这种有移动微调尺的舒服太多了

3.2 光源一定是能调整亮度的电光源

反光镜体验极端不好，没法调亮度容易视疲劳，而且太亮了对眼睛也不好。

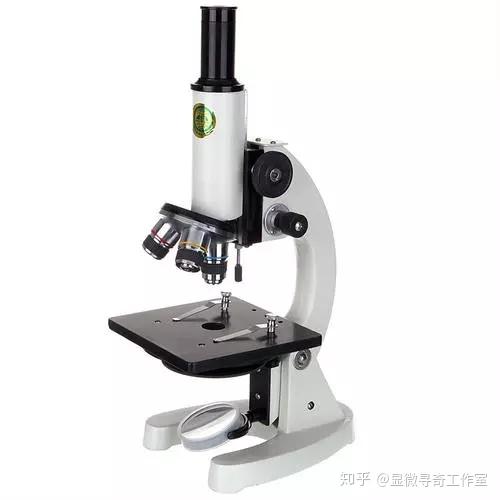

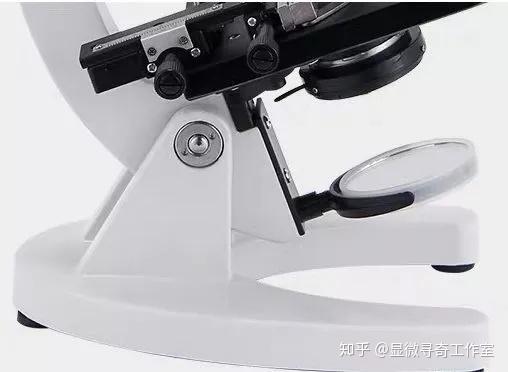

这种反光镜该淘汰了，亮度不能调整，瞎眼指日可待

3.3 底座要大一点重一点

太小了容易倾倒，显微镜不小心碰到如果倒了基本上就散架了，而且在对焦和移动标本的过程中如果底座不够厚重，会导致视野晃动造成轻微晕眩。

3.4 一定要有聚光镜

这个不解释，有就完事了（大部分也都有）。

---

四、最重要的总结来了！

4.1 新手不推荐二手显微镜

除非来源确定可以信任，因为光学仪器精密度要求高，二手货不容易当场验货。

一般情况下，1600倍的显微镜是物镜是用高倍率物镜（或者叫高倍目镜）来作物镜用的。这种方法制作出来的显微镜称之为高倍率显微镜；而15000倍以上则是用低倍物镜（或者叫低倍目镜）来作物镜用的。高倍数和低倍物镜的区别在于焦距。焦距越短，视野范围就越广；焦距越长，视野范围就越窄。所以当我们需要放大视野时，要尽量选择高倍率（比如1600倍）或长焦距（比如5000倍）的显微镜。

此外，还有一个区别是使用上的区别。由于高倍率和低倍物镜都是用来放大物体，因此高倍率显微镜一般使用物镜和目镜都很小（比如最大放大倍率只有20X）；而低倍物镜一般使用物镜筒较大（比如最大放大倍率可以达到100X）或者目镜较小（比如最大放大倍率可以达到200X）。

一、显微镜的种类

显微镜是利用凸透镜放大成像原理的一种光学仪器，主要作用是放大物体，可以把肉眼看不见的微小物体放大成看得见的物体。

显微镜按照显示的原理可分为：光学显微镜、电子显微镜和数码显微镜。

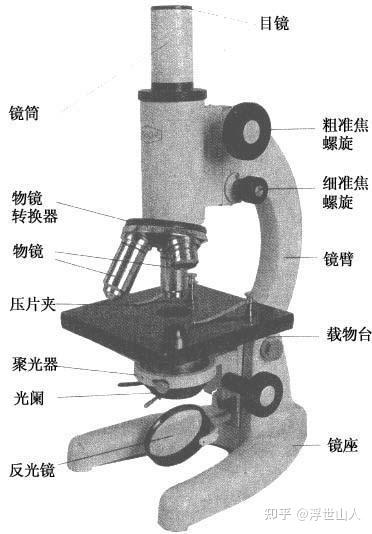

光学显微镜由光学部分和照明部分组成，光学部分由目镜和物镜组成。通常看到的教学用的显微镜都是光学显微镜。以下是一张光学显微镜的图片。

电子显微镜原理是将电子流作为一种新的光源，使物体成像。电子显微镜有带透射功能的电镜，台式大型的电子显微镜多用于医药实验室。

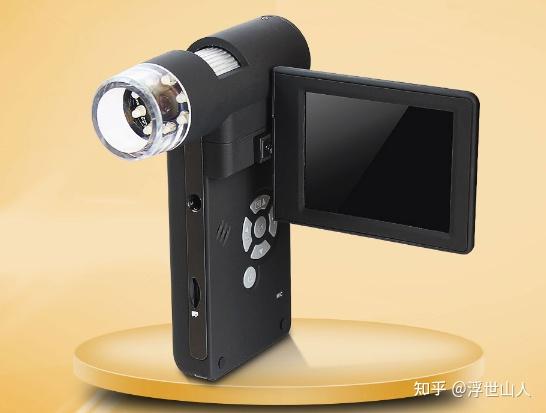

数码显微镜是近几年发展起来的带显示屏的一种小巧便携式显微镜，还自带拍照、录像、测量等数码功能。户外使用方便。

显微镜按照不同的功能和用途分类，主要分为：生物显微镜、体式显微镜和金相显微镜。

生物显微镜主要用来观察细微粉末、生物细胞、细菌及活体组织，一般需要制作平面标本观测。生物显微镜在医疗诊断、生物研究及教学等领域。

体式显微镜也叫立体显微镜或解剖显微镜，成像立体感较强。立体显微镜用于电子工业生产县检测、印刷线路板的检测等对样品表面细致观察的领域。
金相显微镜，又称工业显微镜，主要用于金属、集成电路、晶体等不透明材料的表面结构的观察。

二、显微镜如何选购

选购显微镜首先看您的需求，是需要什么功能的？不同功能的显微镜选购的方式不一样。

生物显微镜目镜的选购从光学部分、结构材料以及光源等方面看。光学部分包括了目镜和物镜，其中物镜是显微镜最核心的部分，物镜分为消色差、半平场消色差和平场消色差三个级别，其中平场消色差物镜视野无缺陷，价格最高，一般科研医疗专业领域多采用这种物镜。

生物显微镜中的目镜可分为单目、双目和三目，单目的价格便宜，双目的可以双眼同时观看，三目的多出一个目镜可以接摄像头或者电脑屏幕等显示图像，既可以双目观测，又可以电脑录制图片。

结构材料方面，选合金材质的耐久，结构稳固结实。光源也分三种，钨丝、卤素、荧光，钨丝灯最便宜，但光呈黄色影响观测。荧光灯是最好的光源，亮度高省电，但是价格也是最贵的。

立体显微镜的选购可以看几个参数：放大倍数、工作距离以及变倍比。另外物镜的等级同生物显微镜一样，也是平场消色差物镜最优。立体显微镜的放大倍数并不是越高越好，需要结合工作距离确定，立体显微镜的观察物体一般体积比较大，需要考虑物体是否能放入这个工作距离。变倍比是指体式显微镜从低倍变到高倍的能力，对于体式显微镜来说，变倍比是最重要的参数了，变倍比越大说明立体显微镜的等级越高。

金相显微镜主要用于观察材料，所以在选择的时候成像的质量是关键，成像必须满足高反差、高分辨率、高亮度、色还原性好这四个条件，盲目的追求分辨率是不对的。作为工业显微镜还必须从机械的材料材质、制造精度和设计的机械结构来考虑显微镜的使用性能以及耐久性。

除了根据功能来选购，还得结合自己的预算选择，预算价位选择不同的档次的。比如纯属业余爱好的朋友，可以挑选1000元以下的学生显微镜或者更好点的1000-2000左右的显微镜。专业的人员可以选择品牌显微镜，日本的奥林巴斯和尼康，德国的蔡司和徕卡，是显微镜的国际大牌，当然价格也贵，都是大几千块。不想买这么贵的，可以选择国产的麦克奥迪、永新光学、重庆光电、凤凰光学等，国产品牌较多，价格档位也多。

专业品牌显微镜推荐：

1、麦克奥迪生物正置显微镜

2、麦克奥迪双目立体显微镜

3、奥斯维金相显微镜

4、奥林巴斯生物显微镜

5、德国徕卡体视显微镜

体式显微镜和金相显微镜的不同点：
一、照明光路系统
1、金相显微镜一般都有专门的反射光照明光路，而且照明光通过半反透镜后经物镜照射到试样表面，反射回来后经过物镜目镜再到人眼里成像，所以物镜代替了科勒照明系统中的聚光镜的作用。从原理上看，这种照明属于同轴照明，即照明光和反射光同在一个主光路中。
2、体视显微镜一般使用外部光源，有侧向的卤素灯斜射照明，有环形LED灯照明，但是这些照明方式都不是同轴照明，他们的照明光都是从侧面斜射，与主光轴有一定的夹角，原理上和金相显微镜的暗场照明有点像。另外，有部分体视显微镜也有同轴照明光源，但体视镜同轴照明有一定的局限性，如果设计不当就会产生眩光，这就需要加上特殊附件或镜片予以消除。

二、放大倍数
1、金相显微镜物镜的放大倍数在1.25倍以上，100倍以下，目镜的放大倍数在10X到20X之间，因此，金相显微镜的总放大倍数在12.5X到2000倍之间。
2、体视显微镜的倍数差异挺大，如果是普通检验用的体视显微镜，倍数一般在0.5倍到100倍之间，如果是研究级的显微镜，在提高光学质量的同时，放大倍数也会提高到200倍到400倍左右。
三、机架和调焦机构
1、金相显微镜机架一般比较大，但由于金相显微镜是做高倍检验用的，它可以放置试样尺寸一般比较小，而且一般要求试样表面比较平，需要制样磨平抛光腐蚀，这一点上倒置金相显微镜除外，虽然也需要制样，但它对试样的尺寸几乎没有限制，好的倒置金相显微镜可以放置大约10公斤多重的试样。另外正置金相显微镜调焦机构是升降载物台，倒置金相调焦机构是升降物镜。
2、体视显微镜的机架尺寸一般比较小，但是如果配合大尺寸移动机架，它可以检查不同尺寸的试样，包括直接检查生产线上的产品，所以它对试样要求很低，也不需要专门制样，只要制样表面大概平就可以了。因为体视镜比较轻，体视显微镜调焦方式一般都是升降整个光路主机。


一、数码显微镜

数码显微镜在观察物体时能产生正立的三维空间影像。立体感强，成像清晰和宽阔，又具有长工作距离，并是适用范围非常广泛的常规显微镜。它操作方便、直观、检定效率高。

数码显微镜适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏

VFD的检定，也可对对印刷网格、字画等的鉴定等等，它将实物的图像放大后显示在计算机的屏幕上，可以将图片保存，放大，打印。配测量软件可以测量各种数据。

数码显微镜与普通显微镜之间的六大区别：

1、具有显微摄像功能，把观察到的显微效果保存下来，形成图文文件，可给相关部门互相传阅;普通显微镜只能通过目镜观察，不能进行显微摄像。

2、与电脑相接，可以实现多人同时观察;普通显微镜只能一人观察。

3、通过电脑屏幕预览，可以减少眼睛疲劳;普通显微镜则需要每时每刻通过目镜观察，容易造成眼睛过度疲劳。

4、数码显微镜的成像装置可以有测量，打印图文报告，录像等功能;普通显微镜只能单纯的进行显微观察。

5、数码显微镜是现代科学仪器仪表发展的一个新时代，具有很多普通显微镜没有的功能。它在科学研究、产品检测、教学演示、考古等方面都有迅速的发展。

普通民用的显微镜，一般有生物显微镜和体视显微镜，生物显微镜就是看装片的，而体视显微镜则是放大看物体的，手机维修店所用的就是体视显微镜，

普通的体视显微镜价格一般在一千左右到两千左右，结构都差不多，有双目和双目TV（三目）之分，

体视显微镜是指一种专门设计用于提供立体图像的光学显微镜。它允许用户在观察物体时看到类似于人眼所见的三维效果，这使得它在观察和操作精细物体时非常有用。体视显微镜的特点包括：

• 低放大倍率与连续变倍：通常放大倍率不超过100倍，且通过变倍体实现连续变倍，而非生物显微镜的固定倍率切换。
• 立体正置放大像：使用双光路系统，放大成像为正置立体图像，便于直观操作和理解。
• 灵活的照明形式：主要采用斜射照明，如斜射上光源、环形上光源、羊角灯等，适用于多种观察需求。
• 广泛的应用范围：适用于材料宏观表面观察、失效分析、断口分析、昆虫学、植物学、矿物学等领域。
• 人体工学设计：适合长时间使用，可配备人体工学配件，减少重复性劳损。
• 观察无需制片：直接观察样本，不需要将样本制作成玻片，简化了观察过程。
• 高景深范围：可观察较大景深范围内的物体，且操作简单，使用方便。体视显微镜因其独特的光学设计和功能，成为实验室、生产现场和教育领域的常用工具。



下面主要说说生物显微镜。

显微镜按结构分为生物课本同款的学生显微镜和带有光路转向与电光源的显微镜，前者都是直筒单目，反光镜做光源，而后者是电子光源，内部有棱镜让光路拐了弯，有单目，双目，单目TV，双目TV（三目）之分。按光学系统则分为185，195，无限远，这三者所用的物镜不一样。无限远显微镜属于专业级高端显微镜，全新的价格普遍在三千以上。普通195显微镜的价格从几百到两千多不等，185显微镜的价格则一般在四百以内。
