快充数据线的E-Marker芯片

为了规范市场标准，提升快充数据线的质量和安全性，USB-IF协会在2019年发布了一项新的标准。根据这一规范，当USB-C数据线需要通过超过3A的电流、USB 3.0以上的高速数据传输或视频输出功能时，线缆中必须集成E-marker芯片。如今，各大手机、笔电品牌的高速快充数据线已经广泛搭载了E-marker芯片，至此数据线已经实现标准化。
我们都知道，USB Type-C接口天生就具备数据传输、充电（基于USB PD协议）和音频视频传输能力。但是，上述功能都有强弱之别，并因此衍生出了无数种规格的USB Type-C线缆。USB Type-C功能的差异以数据传输为例，USB Type-C可选USB2.0、USB3.0（USB3.1 Gen1，USB3.2 Gen1）、USB3.1 Gen2（USB3.2 Gen2）、USB3.2 Gen2×2（USB4 20）和USB4（雷电3/4）等多档速度标准，分别对应480Mbps、5Gbps、10Gbps、20Gbps和40Gbps。

以充电为例，USB Type-C线缆虽然都原生支持20V电压，但所支持的电流却存在3A和5A之别。同理，USB Type-C线缆的视频传输能力也是可选项目。

笔者粗略的统计了一下，按照不同功能等级搭配出来的USB Type-C线缆就有13种之多，档次高低全看E-MarkerUSB 。Type-C应该是史上最乱的线缆，为了规范它们的功能和电气性能，USB-IF设定了一个硬件门槛：1、想支持5A大电流；2、想支持USB3.0或更高的传输速度；3、想支持视频输出功能，都需要E-Marker芯片

的加持。E-Marker的全称为“Electronically Marked Cable”，我们可以将其理解为USB Type-C线缆的电子身份标签，通过这颗芯片可以读取该线缆的各种属性，包括电源传输能力、数据传输能力、视频传输能力和ID等信息。基于此，输出端（如充电头、笔记本）才能根据输出端连接的设备（如手机或显示器）调整匹配的电压/电流或音视频信号。

表2中的A、B线缆之所以不需要E-Marker，是因为它们仅需要通过3A电流，无需考虑视频输出能力，USB2.0的传输速度对线缆也没有特别的要求。

。而C~M规格都绕不开1~3中的至少一项，所以都需要搭配E-Marker芯片用于输入/输出端设备的识别。需要注意的是，E-Marker芯片自身也存在档次之别。有些仅支持视频输出、有些仅支持USB 3.1 Gen1或USB3.1 Gen2、还有些仅支持5A电流传输，这类仅支持一项特殊功能的E-Marker芯片都属于较低端的存在。中高端E-Marker芯片则拥有更高的集成度，可以支持1~3中的任意2项或全部功能，而支持所有特殊功能的线缆又可以称为“全功能型”。但正如前文所述，数据传输速度存在5Gbps、10Gbps、20Gbps和40Gbps，视频输出也有支持单4K@60Hz以及双4K@60Hz或8K@60Hz（雷电），因此全功能型的USB Type-C线缆也有强弱之分，规格越高价格自然也就越贵。E-Marker芯片怎么看虽然USB Type-C线缆前后共有2个接口，一般情况下只需在其中1个接口内嵌入E-Marker芯片即可，但也有极少数线缆会在两头接口上配备2颗E-Marker芯片，双芯片的好处是能让充电器读取芯片的成功率更高，保证稳定的大功率传输，当线缆长度达到2米或者更长时性能更好。

EMarker芯片未来的发展方向是更小的封装，因为它的尺寸越大会增加线缆插头部分的复杂度与成本。

如何检测E-Marker性能一般情况下，我们通过USB Type-C线缆的外观无法透视它的功能，很多网店更是缺少在售线缆的参数信息说明。在不拆解的情况下，我们如何才能快速辨别一根线缆的实际性能呢？ChargerLAB旗下的测试工具系列品牌POWER-Z就可以实现对USB Type-C线缆的测试分析。

如果除速度之外，你还想了解不同USB标准的充电功率，那很简单：无论哪一代，所有USB 3.x接口都只能支持简陋的4.5W充电功率。虽然这比目前最慢的手机快充18W还慢，但至少比USB 2.0的2.5W快多了，因此如果可以在USB 2.0和3.2接口之间选择一个为你的设备充电，请始终选择3.2接口

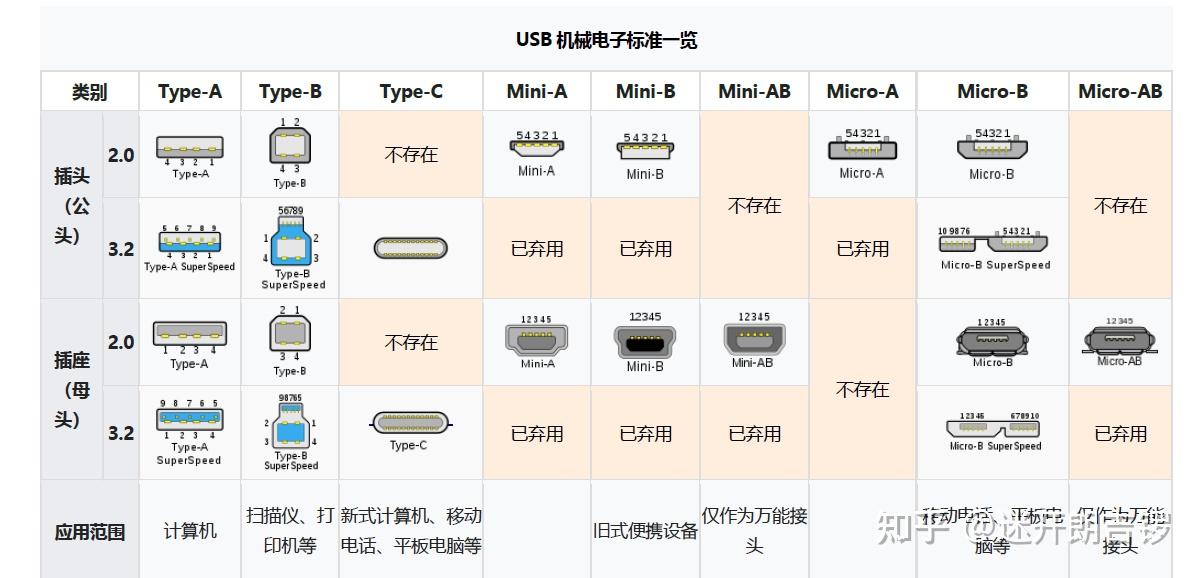

各种主流USB接口：

源自USB机械电子标准这里面，前三栏是主流USB接口形状，后面的你可以理解为在type-A和B基础上，衍生出来的变种接口形状。平时我们最常见的，只有Type-A（俗称USB口）、Micro-B（俗称安卓口）、以及Type-C（俗称华为口、C口、雷电口等等）。以及表格里没有提到的lightning（俗称苹果口）。接口方面，我们只需要了解这四种就足够了，其它的可以暂不了解。所以简化之后，我们得到了这张表格：

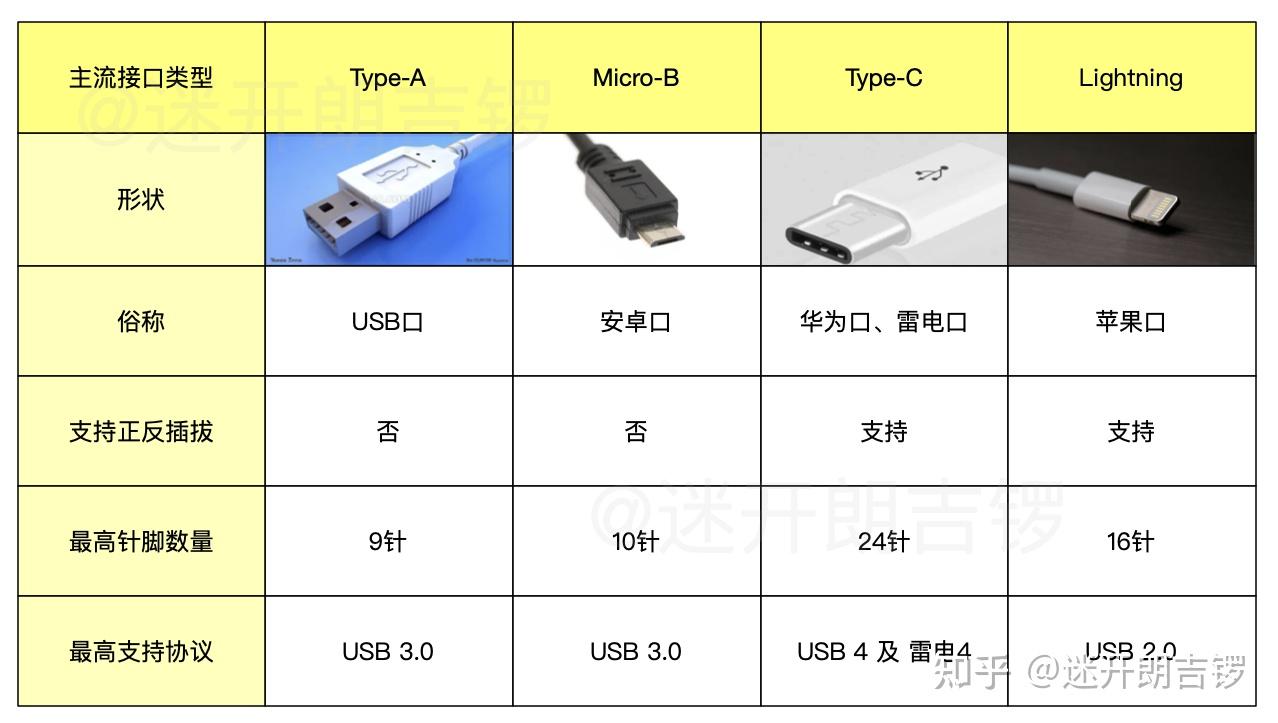

主流接口一览（纯手打表格）在此基础上，再看接口协议就轻松多了：

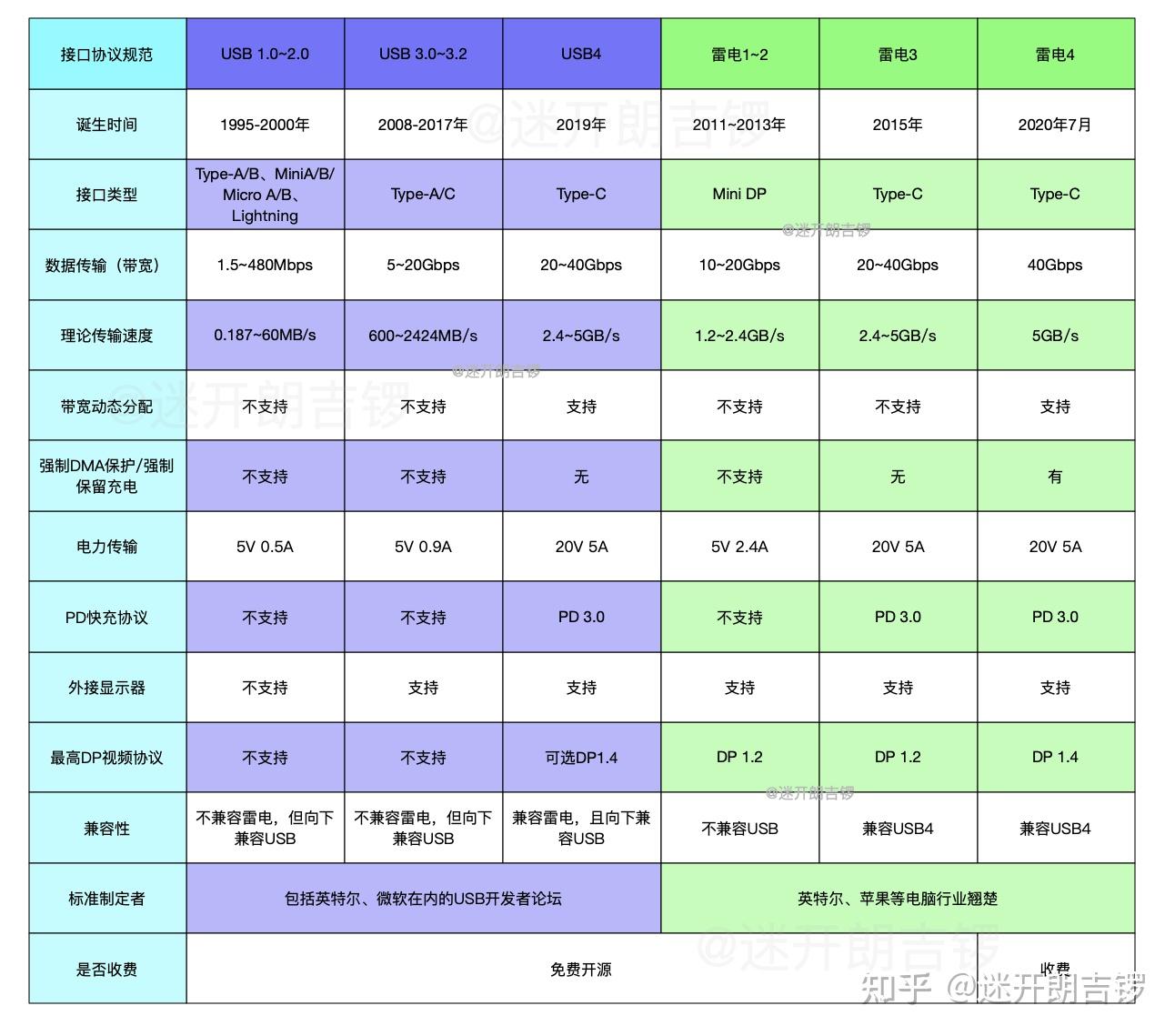

主流接口协议一览注：
强制DMA保护：即基于英特尔VT-d的直接内存访问（DMA）保护，从而可以避免物理DMA攻击，一定程度上提高了雷电接口的安全性。
强制保留充电：即具有雷电4的PC，至少有一个接口能为设备充电。
DP视频协议：即DisplayPort视频/音频数据封装标准。例如DP1.4最高可支持的分辨率和刷新率为：4k 240Hz DSC、8K 120Hz DSC、8K 30Hz、4K 144Hz。打游戏的小伙伴一定要留意这一项。
PD快充协议：即Power Delivery充电协议，最高可以支持100W快充。

线材暗战：如何用一根USB线撬动百瓦快充？

你是否曾经遇到过这样的场景：明明买了一个支持百瓦快充的充电头，但实际充电速度却远不如预期？或者笔记本和手机混充时，设备频繁提示“慢速充电”？这些问题很可能不是充电头的错，而是你手中那根看似普通的USB线在作祟。

在快充技术飞速发展的今天，大多数用户都将注意力放在充电头的功率上，却忽视了连接设备的那根线材的重要性。事实上，USB线材不仅是电力传输的通道，更是设备与充电器之间的“通信大使”，它决定了充电协议能否正常握手、电力能否全速传输。不同类型的线材在物理结构、引脚定义和协议支持上存在显著差异，这些差异直接影响着充电效率和设备兼容性。

本文将从实际使用场景出发，深入解析USB线材的技术细节，帮助消费电子用户、产品经理和硬件工程师理解线材对快充体验的关键影响，避免常见的选购误区，并展望Type-C统一化趋势下的技术发展。
1. USB线材类型与物理结构解析

USB线材的外观看似简单，但内部结构却大有乾坤。不同类型的线材在引脚数量、线径规格和屏蔽设计上存在显著差异，这些物理特性直接决定了线材的电力传输能力和数据通信性能。
1.1 常见线材类型及其特性
目前市场上主流的USB充电线材主要包括以下几种类型：
    C-C线（Type-C to Type-C）：两端均为Type-C接口，支持最新的USB Power Delivery（PD）协议，最高可传输240W功率
    C-A线（Type-C to USB-A）：一端为Type-C，另一端为传统的USB-A接口，通常功率受限
    C-L线（Type-C to Lightning）：苹果设备专用，Type-C端连接充电器，Lightning端连接苹果设备
    A-L线（USB-A to Lightning）：传统苹果充电线，USB-A端连接充电器，Lightning端连接设备

在追求“充电5分钟，通话2小时”的今天，一个混乱的局面也随之而来：为什么我的手机用这个充电器能快充，换一个就不行了？为什么笔记本的充电器能给手机快充，反过来却不行？
这一切的根源，都在于“快充协议”——设备与充电器之间的“对话语言”。今天，我们就来彻底解析市面上主流的三大类快充协议：PD、QC和VOOC，帮你理清这团乱麻。
一、快充的本质：如何让能量更快地流动？
在电压恒定的情况下，提升功率（P=功率，V=电压，I=电流）只有两条路：

• 高电压方案（High Voltage）： 提升电压（V），电流（I）不变或微增。
• 大电流方案（High Current）： 提升电流（I），电压（V）基本不变。


不同的技术路径，催生了不同的快充协议。
二、通用王者：USB Power Delivery (PD) 协议

• 主导方： USB-IF协会（一个行业标准组织）
• 技术特点： 高电压 + 高电流，动态可调。 PD协议的核心在于其智能和通用性。它通过USB-C接口内部的CC线进行复杂通信，让设备和充电器协商出一个双方都支持的最佳电压/电流组合。
• 最新版本： PD 3.1，最高支持高达240W的功率（28V, 36V, 48V），不仅能为手机、笔记本充电，甚至能为游戏本、工作站等大型设备供电。
• 优势：
• 通用性强： 是未来统一的趋势，主流笔记本电脑、安卓旗舰手机、苹果全系设备（iPhone 8以后）都支持。
• 功率高： 适用范围从10W到240W，覆盖几乎所有便携设备。
• 双向充电： 支持设备反向为其他设备充电（如用笔记本给手机充电）。
• 劣势：
• 需要USB-C接口和特定的芯片支持。


PD协议是“官方通用语”，目标是成为所有电子设备的通用充电标准。

三、经典代表：Qualcomm Quick Charge (QC) 协议

• 主导方： 高通（Qualcomm）
• 技术特点： 早期以高电压方案为主。从QC 4+开始，全面兼容PD协议，并在此基础上增加了自己的特性。
• 发展历程：
• QC 2.0/3.0： 经典的高压方案（如9V/12V/20V），通过Micro-USB口实现快充，曾统治安卓手机快充市场多年。
• QC 4+ 及以后： 转向兼容PD PPS（可编程电源），支持更精细的电压调节（以20mV为一档），效率更高，发热更小。
• 优势：
• 搭载高通骁龙芯片的手机广泛支持，历史积淀深厚。
• QC 4+以后与PD兼容，通用性大大增强。
• 劣势：
• 主要绑定高通平台，非骁龙手机可能不支持。


QC协议是安卓领域的“传统方言”，但新一代已积极向“通用语”PD靠拢。
四、私有猛兽：VOOC / SuperVOOC / Warp Charge 等

• 主导方： 各手机厂商（如OPPO的VOOC、一加的Warp、vivo的FlashCharge等）
• 技术特点： 低电压高电流方案。 它们将传统的升压过程从手机内部转移到充电器里，充电器直接输出手机电池所需的低电压（如5V）和大电流（如6A）。这样做的最大好处是热量被转移到了充电器里，手机本身充电时发热极低，从而实现“边玩边快充”。
• 优势：
• 充电体验极佳： 手机发热小，速度非常快且稳定。
• 安全性高： 整套系统是封闭的，经过深度定制。
• 劣势：
• 兼容性极差： 必须使用原装的充电器和数据线才能触发快充，是彻底的“方言”。用其他协议充电器，速度会立刻降回普通水平。
• 技术壁垒高，成本也较高。


VOOC等私有协议是“独家秘方”，体验虽好，但被牢牢锁死在原装配件中。
五、其他重要协议

• 华为 SuperCharge (SCP)： 早期也是大电流方案，后来发展为融合协议（FCP是高压，SCP是电荷泵技术），同时兼容一部分PD协议，但满血快充仍需原装。


六、如何选择？一张图看懂你的需求
协议类型代表最佳适用场景一句话总结通用协议 (PD)苹果MacBook、iPhone、谷歌Pixel等所有设备用户，特别是多设备持有者。一个PD充电器通吃手机、笔记本、平板。“一统天下的未来标准”芯片级协议 (QC)大多数骁龙安卓手机高通骁龙手机用户，且希望配件有较好兼容性。“积极转型的行业老将”私有协议 (VOOC等)OPPO、一加、vivo等品牌手机该品牌手机的死忠粉，追求极致的原装充电速度和体验。“体验绝佳但封闭的孤岛”
结论与我们的建议
未来的快充世界，无疑是 “PD为纲，多方兼容” 的格局。一个高品质的PD充电器，能满足绝大多数用户的跨设备快充需求。
作为一名充电设备厂家，我们深刻理解协议兼容性的重要性。我们的多口氮化镓充电器系列，不仅采用了高效的GaN技术，更在协议兼容性上做到了极致：

• 全面支持PD 3.0/3.1、QC 4+等主流通用协议，确保为苹果设备、安卓旗舰、笔记本电脑提供满血快充。
• 智能识别多种私有协议，尽最大可能为非原装设备也能激活较快的充电速度。
• 内置智能功率分配芯片，动态调整多口输出，安全且高效。


PD（USB Power Delivery）与QC（Qualcomm Quick Charge）快充协议在底层设计上存在本质差异——PD是基于USB-IF组织制定的开放标准协议，依托USB-C接口与Type-C线缆，通过CC（Configuration Channel）引脚进行双向数字协商，支持最高240W（扩展PPS模式），电压/电流组合灵活（如5V–48V，0.8A–5A），且具备角色切换（DFP/UFP）、数据/供电复用等系统级能力；而QC是高通主导的私有协议，早期依赖D+D−线模拟电压识别（QC 2.0/3.0），后期虽升级至基于USB PD兼容层（QC 4+/4++），但核心协商仍受限于高通芯片生态，缺乏通用互操作性，且不强制要求USB-C或E-Mark线缆。因此，本质区别在于：**PD是开放、分层、面向系统的通信协议；QC是封闭、演进式、硬件绑定的快充方案**。这也导致跨品牌兼容性、安全认证机制及长期可扩展性存在显著差距。

安全与认证体系层：从芯片到生态的纵深防御
graph LR  A[PD安全机制] --> B[USB-IF认证：Type-C Cable ID + E-Mark芯片校验]  A --> C[PD Secure Authentication：SHA-256签名证书链]  A --> D[过压/过流/温度三级硬件保护：CC逻辑+VBUS监测+TCPC芯片]  E[QC安全机制] --> F[高通QC认证芯片绑定：仅授权OEM烧录密钥]  E --> G[无线缆E-Mark强制要求，存在劣质线缆击穿风险]  E --> H[固件级Watchdog超时即断电，无证书吊销通道]

演进路径层：长期可扩展性与产业趋势

• PD已明确纳入USB4 v2.0供电框架，支持USB4 Alt Mode下40Gbps数据+240W供电同传；2024年USB-IF启动PD 3.2预研，目标整合无线充电协商（WPC Qi2 PD Extension）。
• QC自QC 5发布（2023）后未有公开技术白皮书，高通官网已将QC页面重定向至“Snapdragon Charging”营销页，实质转向SoC级能效优化而非协议创新。
• 欧盟EN IEC 62368-1:2022+A11:2023强制要求2024年12月起新售手机必须支持PD作为基础快充方案，QC仅可作为附加兼容模式存在。


接口不兼容的问题。但现实是，Type-C接口只是物理形态的统一，其内部支持的协议和功能却千差万别。这也就导致了Type-C数据线在性能上的巨大差异。
USB协议：速度的决定者USB协议是决定数据线传输速度的关键因素。目前常见的USB协议版本包括：

• USB 2.0： 理论传输速度为480Mbps，也就是60MB/s。这种协议的数据线，通常只支持充电和低速数据传输，价格也最为便宜。
• USB 3.1 Gen1（也称为USB 3.0）： 理论传输速度为5Gbps，也就是625MB/s。
• USB 3.1 Gen2： 理论传输速度为10Gbps，也就是1.25GB/s。
• USB4： 基于Thunderbolt 3协议，理论传输速度高达40Gbps，也就是5GB/s。


注意： 很多厂商喜欢玩文字游戏，只标注“USB 3.1”，而不明确是Gen1还是Gen2。消费者在购买时一定要擦亮眼睛，仔细查看参数。
PD快充：功率的博弈PD（Power Delivery）快充协议是目前主流的快充技术。它可以通过Type-C接口实现更高的充电功率，从而缩短充电时间。目前常见的PD快充功率包括：

• 30W： 适用于手机、平板等小型设备。
• 65W： 适用于笔记本电脑、平板等设备。
• 100W： 适用于高性能笔记本电脑、扩展坞等设备。
• 140W (PD3.1): 适用于一些对充电功率有更高要求的设备。


注意： 要想实现PD快充，需要充电器、数据线和设备都支持PD协议。如果其中任何一个环节不支持，都无法实现快充。
E-Marker芯片：安全的守护者E-Marker芯片是Type-C数据线中非常重要的一个组件。它主要负责以下功能：

• 识别数据线的规格： 告知充电器数据线支持的最大充电功率和传输速度。
• 保护设备安全： 防止过流、过压等问题，保护充电设备的安全。


注意： 只有支持PD快充且功率超过60W的Type-C数据线，才必须配备E-Marker芯片。一些廉价的Type-C数据线为了节省成本，会省略E-Marker芯片，或者使用质量低劣的芯片，这会给充电安全带来隐患。

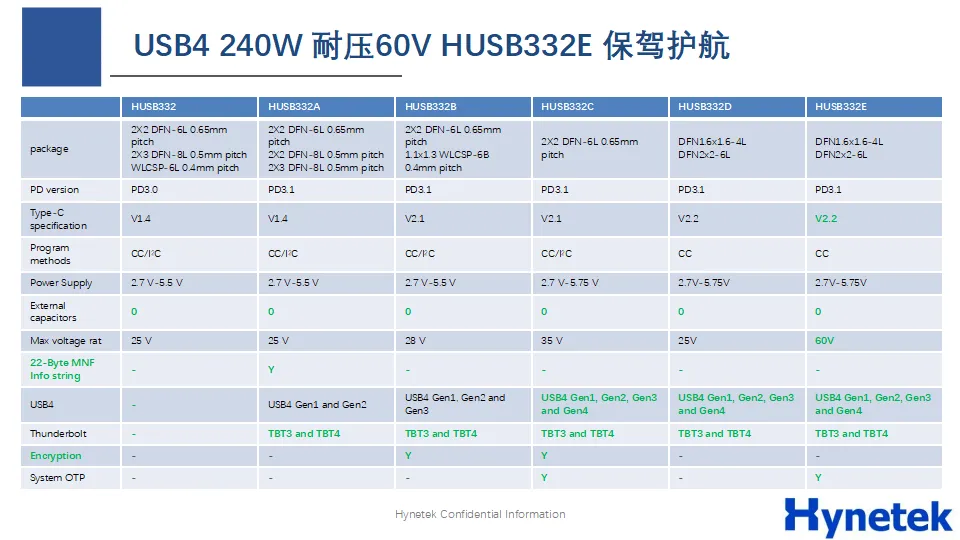

过PD3.1认证E-Marker芯片汇总

E-Marker芯片

根据数据统计，通过USB-IF认证 E-Marker 芯片数量第一是慧能泰，数量有4款；沁恒第二，有3款；钰群科技、易冲、智融、瀚昕微并列第三，各有2款。

240W快充的“天花板”困境

1. 发热与安全的权衡，根据焦耳定律（Q=I²Rt），功率提升带来的发热量呈指数级增长。240W快充需12A超大电流，realme为此设计了冰芯双相变散热系统，将温升控制在30℃以内。但其他厂商若复制该方案，需重新设计主板、电池和散热结构，研发成本剧增。更关键的是，大电流快充会加速电池老化，尽管realme宣称电池可循环1600次仍保持80%容量，但用户对“边充边玩”的安全性担忧始终存在。

2. 成本与体验的矛盾，240W快充的硬件成本远超常规方案：定制充电器、双电芯电池、EPR线材等组件导致整机成本上升，而电池容量却被迫缩减（如realme GT Neo5 240W版仅4600mAh）。相比之下，100W快充+5000mAh电池的组合更具实用性，兼顾续航与充电速度。市场反馈显示，用户对15分钟充满的感知价值远低于从1小时到30分钟的突破，边际效益递减促使厂商转向更平衡的方案。

电池技术的革新与智能化*行业开始探索硅氧负极电池、固态电池等新材料，以提升能量密度和循环寿命。同时，动态功率调节算法（如AI稳帧技术）可根据电池状态自动调整充电策略，平衡速度与寿命。例如，小米的澎湃P1芯片通过多极耳设计优化充电效率，华为则通过高硅负极电池延长续航。

3. 充电协议的统一化趋势，欧盟强制USB-C接口和UFCS协议的推行，削弱了私有快充协议的优势。2024年，OPPO、vivo等厂商加入UFCS，实现65W通用快充，减少用户对专用配件的依赖。相比之下，240W快充依赖私有协议，兼容性差，与行业趋势相悖。

在原有PD3.0的基础上新增的 28V、36V、48V 三个电压属于拓展功率范围，三个电压对应的最大输出电流均为 5A，输出功率最大可以达到 240W。
