这技术大概是这么个意思：潜水艇这款产品实际上是瑞士 SAT(Swiss Aqua Technologies) 公司的贴牌产品，官网地址：https://swatec.ch/zh，人家产品名称叫 IPS KalyxX，除垢原理是使用 TGP(Turbulent Galvanic Polarization) 湍流电极化专利技术，让水流通过多组由不同金属制成的涡轮状电极，产生0.8~1.8V左右的电位差，并产生涡流水流，然后这么个装置就可以把水中容易生成较硬水垢的方解石转化成较软的文石（两者是碳酸钙的同质多象变体），从而容易被水流带走。它可以用半个月到一个月的时间把自来水管道里的水垢逐渐软化洗掉，可以减少和防止76.3%的水垢堆积，工作寿命至少10年。
用一句话讲就是通过专利技术让水垢变软了，不易沉积。不过挺玄乎的。 我查到有文献资料说，管道里的水垢的确大部分是由方解石形成的。所以把方解石转换为文石这个方法是可行的，难点在于文石不稳定，很容易转化为方解石；而方解石转化为文石比较困难，一般需要低温高压环境。瑞士公司这项TGP专利技术就是解决这个问题的，相关的原理也只有它的官网上有讲解。
抖音上有个ID叫仇什的人，展示了缓释性聚磷酸盐阻垢器和155元的铜基触媒合金阻垢器的对照实验，自然流过时后者无效，每分钟7L的流量流过时，后者效果明显比缓释型聚磷酸盐更弱，
纯理论分析的。铜锌合金滤料可不可以阻垢的研究，发现也行，但是滤料过于紧密，使用一段时间后需要盐酸清洗再生，比较麻烦，所以做成桨叶的用法，锌的析出直接就可以让方解石向软文石转化，不过原电池产生电势差从而使得水垢不易附着的原理论文中也认为存在：合金材料的阻垢机理及实验研究--《材料科学与工艺》2009年06期又看了看，论文里的说法是原理并不十分明确，有多种假说，有两种主流假说一是Zn锌析出本身能阻垢，二是原电池效应能让碳酸根吸附在多重元素的合金板上不和钙镁结合（一般是铜镍锌锡锑锰合金，合金种类越多效果越好）……（实际上现在改良成了铜镍锌银铁锡锑锰触媒合金，比KDF55铜锌合金更复杂了）：【……电势电位较低的锌首先被氧化为离子进入水中，反应方式为Zn→Zn2+ +2e，相比CO3 2–和自由电子，Ca2+和带正电的胶体更容易与电子结合，形成稳定结构，不再进行吸附，减少结垢。另外有研究表明，锌离子能够抑制文石向方解石转换，而且锌离子含量很小时便可以起到很大作用。在固—液表面处，固体表面上与其附近的液体内通常会分别带有电性相反，电量相等的两层离子，形成了双电层。防垢合金材料与流体之间同样存在双电层。合金表面荷正电，构成双电层溶液一侧剩余电荷的阴离子水化程度较低，又能进行特性吸附，因而阴离子的水化膜遭到破坏，即阴离子能够逸出水化膜，取代水偶极层中的水分子而直接吸附在合金表面，组成（图2所示）的紧密层，这种紧密层称为内紧密层，一部分CO3 2-吸附于合金表面，由于其被水化膜包围，和钙离子结合比较困难。CO3 2-的特性吸附，使得溶液中的CO3 2-的离低，与Ca2+结合的几率减小，达到阻垢的目的。】**

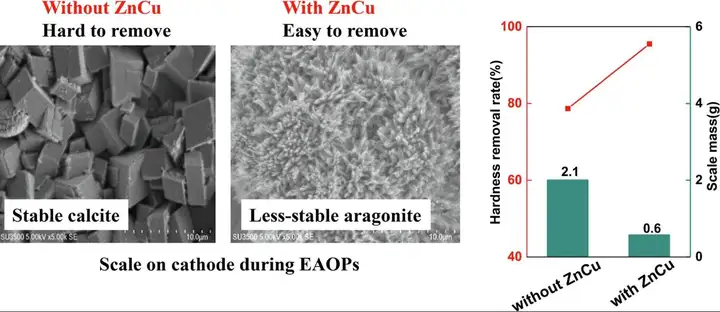

————国内开始有山寨的了，索邦、佳士康、海清星、贝莱林、倍世康、德奎里尔、科大、奥克斯 ————拼多多上开始有200多的山寨了，似乎主要是铜锌合金了？但他们的碳酸盐什么的检测报告看不懂……潜水艇是把阻垢器串联到热水器上，加热管通电，模拟普通用户的水用量，用个几星期；再拆出来，刮水垢粉末，称重，和没有串联阻垢器的热水器的电热管上刮下来的水垢粉末重量作对比，得出来减少70%多水垢的结论的。目前各路山寨厂家有说阻垢率86%的，但……不知道检测报告在哪儿查？…… ————又看了一个2007年的论文，里面提到铜基触媒合金阻垢器里的锡和镍有和碳酸根结合产生配位化合物，消耗碳酸根的作用；锌的析出可以渗透到碳酸钙里面产生畸变令其不稳定；电子和钙镁暂时结合的原理也有。还说电子可以和铁结合从而防锈。锅炉水处理用铜锌合金的制备及性能研究里面也提了电磁阻垢等原理，比之前那个2009年的论文更全面点。 ————原来杂牌货KDF55只有铜锌，专业大品牌的是买了海军军用的锅炉阻垢配方，更复杂是有铜镍锌银铁锡锑锰八种合金的。专利过期前杂牌不能生产这种专业货。 ————英文论文，without ZnCu（没有铜锌）时柱状数值是2.1，with ZnCu（有铜锌时）柱状数值是0.6，右侧写着Scale mass(g)【水垢质量（克）】，左边写着，Hardness removal rate(%)【硬度去除（%）】  这是电化学除垢（EAOPs，电化学高级氧化水处理过程）中，是否添加ZnCu（锌铜合金/锌铜改性材料）对阴极结垢的影响对比实验图，整体结论是：添加ZnCu能有效改善阴极结垢，让垢更易去除，具体解读： 左侧SEM扫描电镜图（左：不加ZnCu，右：加ZnCu）
不加ZnCu（Without ZnCu）：阴极表面生成的是结构稳定致密的方解石（Stable calcite），晶体大且结构坚硬，这种垢非常难清理（Hard to remove）。
添加ZnCu（With ZnCu）：改变了结垢的晶型，阴极生成的是稳定性更差的文石（Less-stable aragonite），晶体细小疏松，这种结构的垢更容易剥离清理（Easy to remove）。
右侧柱状+折线图：量化实验结果
绿色柱状图：右侧Y轴代表结垢质量，单位为g不加ZnCu时，结垢质量是2.1g；添加ZnCu后，结垢质量降到了0.6g，说明ZnCu能大幅减少总结垢量。
红色折线：左侧Y轴代表硬度去除率，单位是%不加ZnCu时硬度去除率约78%，添加ZnCu后，硬度去除率提升到接近96%，说明添加ZnCu让整个水处理过程对硬度（结垢离子）的去除效率更高。 总结：这个图是材料水处理领域的实验结果，证明在电化学水处理抗结垢过程中，添加ZnCu可以改变水垢晶型、减少结垢总量、提升除硬效率，让水垢更易清除，优化了工艺效果。
铜锌合金阻垢率一般认为有60%。
在你说的家庭空气能水箱（常压、最高60℃、自来水环境）条件下，文石确实有自发向方解石转化的趋势，但转化速度很慢，不会快速完全转变成方解石，具体可以拆解来看： 热力学上，文石本身就是碳酸钙的亚稳态晶型方解石是碳酸钙所有晶型里热力学最稳定的，文石的吉布斯自由能比方解石高，因此自然界中文石总会自发往更稳定的方解石转变，这是固有趋势，和环境无关。 你的使用条件会抑制转化速度碳酸钙晶型的转变速度，高度依赖温度和水环境：
- 温度越高、水的碱性/矿化度越高，转化越快；但家庭空气能最高水温只有60℃，远低于80℃以上的快速转化温度，低温下离子扩散、晶体重排的速度都非常慢；
- 而且这个转化是「固相重构+溶解再结晶」的过程，在封闭的水箱静置/循环环境中，没有持续的高温扰动、强酸碱环境，转化过程会被大幅拖慢，往往需要数年才会出现明显的相转变，短时间内（三五年内）文石的亚稳定状态可以维持。
结合你图里的结论补充：这个实验里ZnCu诱导生成文石的优势，在你的使用场景里依然成立——哪怕最后会缓慢转变成方解石，ZnCu也已经大幅减少了结垢总质量，而且生成的文石本身结构疏松，哪怕缓慢转化，最终形成的垢也比直接生成的致密方解石更软、更容易清理，不会变回原生方解石那种坚硬难除的状态。
-----------
1. 先回忆KDF55是什么传统KDF55就是55%铜+45%锌的二元铜锌合金，靠电化学作用：置换重金属、改变水垢晶型、抑制微生物，核心阻垢依赖锌溶出改变碳酸钙结晶，它的问题是： - 只有铜锌二元，阻垢晶型调控能力弱，高硬度水质下效果下降快；
- 锌溶出速度不稳定，偏酸水质溶出过快，使用寿命短，偏硬水质溶出不足，阻垢效果差；
- 基本没有抑菌除重金属之外的额外优化，对微生物滋生没有额外抑制。
2. 你这个多元配方对比KDF55的优势，确实能实现更好阻垢这个专利配方是在KDF铜锌基础上做了多元合金化优化，多个组分都能提升阻垢表现： - 阻垢晶型调控能力更强：除了锌，镍、锡、银都能进一步干扰碳酸钙的结晶过程，更倾向生成疏松的文石而不是致密方解石，和你之前图里ZnCu的作用一致，哪怕最终缓慢转化，结垢也比KDF生成的方解石更容易清理，结垢总量也更低。
- 合金电化学性能更稳定：加入银、镍、锡之后，调节了合金的电极电位，既不会像纯KDF55那样在低硬度/酸性水中锌溶出超标，也不会在高硬碱性水中溶出不足，能长时间维持稳定的锌离子和微电场，阻垢寿命比KDF55更长。
- 额外抑菌和抗污染：银本身就是强抑菌剂，锑、锰也能提升合金的抗腐蚀性能，减少过滤器本身被氧化污染，抑制细菌在滤料表面滋生，这一点比只有铜锌的KDF55好很多。
- 对不同水质适配性更好：多组分的配比覆盖范围宽，可以适配不同硬度的自来水，哪怕是北方高硬水，也能维持比KDF55更高的阻垢率。
3. 这个配方的问题，需要注意它也不是完美碾压KDF55： - 成本高很多：银、镍都是贵金属，比只需要铜锌的KDF55材料成本高几倍，售价也会更贵；
- 存在极低概率的重金属溶出风险：合规生产的产品会控制溶出符合饮用水标准，但如果是小厂生产的不合格合金，长期使用下可能存在镍、银过量溶出的风险，需要选有涉水卫生许可的产品；
- 对极低硬度水质提升有限：如果本身自来水硬度很低，KDF55已经够用，这个配方的体验提升不会很明显，属于性能过剩。
结论如果是合规生产的合格产品，这个多元合金配方的阻垢效果、使用寿命、抑菌能力，确实比传统KDF55更好，尤其适合高硬度水质的家庭使用；只是成本更高，只要选合格合规的产品，就可以放心用。 ------------------------------------------- 针对全屋净水+空气能热水直用（洗碗洗菜）的场景，目前成熟、安全且效果最好的物理阻垢方案，是「低析出多元合金调控+物理硅晶阻垢」的复配方案，完全符合饮用水安全要求，效果远好于单一KDF或纯硅磷晶，具体配方和安全要求如下： 一、适配饮用水场景的最优物理阻垢配方（安全+效果兼顾）物理阻垢的核心是「不引入化学药剂，只靠物理作用改变水垢结晶，避免水垢附着」，针对你的使用场景，最优组合是： 1. 主体滤料：合规化的低银多元铜锌合金（就是你说的这个多元配方的优化安全版）配方范围调整成更适配饮用水的安全区间（既保证效果，又把重金属溶出控制在国标内）：
| 成分 | 安全优化配比 | 作用 | | Cu 铜 | 50%-65% | 构成合金基体，提供电化学基础，本身抑菌安全 | | Zn 锌 | 15%-25% | 微溶出改变碳酸钙结晶，诱导生成文石，核心阻垢作用 | | Ni 镍 | 8%-15% | 稳定合金电位，控制锌溶出速度，避免过快溶出，延长寿命 | | Sn 锡 | 5%-12% | 干扰结晶，提升合金抗腐蚀性 | | Ag 银 | 1%-3% | 抑菌+强化阻垢，控制在3%以内就能把银溶出稳定控制在饮用水国标范围内，不会超标 | | Fe/Sb/Mn | 符合原专利范围即可 | 微调合金性能，对安全没影响 |
Fe铁：0.1-8%、Sb锑：0.01%-2%、Mn锰：0.05%-5%。
✅ 比单一KDF55好的点： - 溶出稳定，高硬水不失效，软水不溶出超标，寿命是KDF55的1.5-2倍；
- 阻垢率可以做到75%-85%，远高于KDF55的50%-65%；
- 抑菌能力更强，不会像KDF那样用久了滋生细菌。
2. 复配添加：食品级硅晶阻垢滤料（硅磷晶/聚磷酸盐晶体会，注意选择合规款）不要选液态添加的化学硅磷晶，要选物理成型的食品级羟基磷灰石/硅晶硅素滤料，和多元合金分层装填： - 作用：进一步捕捉水中钙镁离子，干扰结晶，多元合金+硅晶复配后，阻垢率可以提升到85%-90%，完全能满足北方高硬水（800ppm以内）的全屋阻垢需求；
- 优势：硅晶是物理吸附+结晶干扰，不会向水中持续释放大量磷，不存在富营养化或者超标问题，比传统加药式硅磷晶安全得多。
二、针对「空气能热水拿来洗碗洗菜」的安全要求只要满足以下几点，完全可以放心使用，不会有安全问题： 不建议直接饮用，洗菜洗碗完全安全哪怕是合格的物理阻垢器，出水也是「生活用阻垢水」，如果要直饮还是需要后端接反渗透直饮机；洗菜、洗碗、洗澡、空气能换热都完全安全，微量的金属离子都符合国标，不会对健康造成影响。 三、如果预算有限，次优的平价安全方案如果觉得多元合金成本高，可以选食品级锌合金颗粒+食品级硅晶的复配，成本比多元合金低一半，阻垢效果也比KDF55好，安全性也能保证，只要选合规产品就可以。 绝对不推荐的方案：纯化学加药的硅磷晶（长期用会导致磷超标，有安全风险）、小厂自制的高银高镍合金（没有涉水检测，重金属容易超标）。 |
提升卡
置顶卡
沉默卡
喧嚣卡
变色卡
千斤顶
照妖镜
