保温方面再来说下保温，电热水器的保温也是很重要的，不然水烧热后，保温时间短的话，如果不用，很容易反复的烧，会更加费电。 目前电热水器的保温层主要分为这几类：泡沫材料、玻璃棉、聚氨酯泡沫、VIP真空保温层。 保温效果的排序是，VIP 真空保温层 > 聚氨酯 > 玻璃棉 > 泡沫材料 > 没保温层。 但保温的材质，商品页上很少有商家会标注。但是如果它用了 VIP 保温层，是一定会标注出来的。
这类保温材质主要用在中高端的双胆热水器上，也就是扁桶热水器。 储水式电热水器的品牌先说储水式电热水器的品牌，目前市面上电热水器的品牌可以说是五花八门，非常的多。 电热水器的品牌，其实也不算太多，比如美的、海尔、史密斯、万家乐、万和、卡萨帝、统帅等等，这些都是很不错的品牌，产品的质量也有保证。
看市场占有率也能看出来，也几乎是这些品牌，尤其是海尔和美的，加一起占有率都超过 70%了。
但是不建议买杂牌（贴牌）的热水器，这类电热水器的安全性肯定不如知名的品牌的，可能就会带来一些安全问题，建议不要考虑。真的，安全性很重要。 建议还是买知名的品牌。

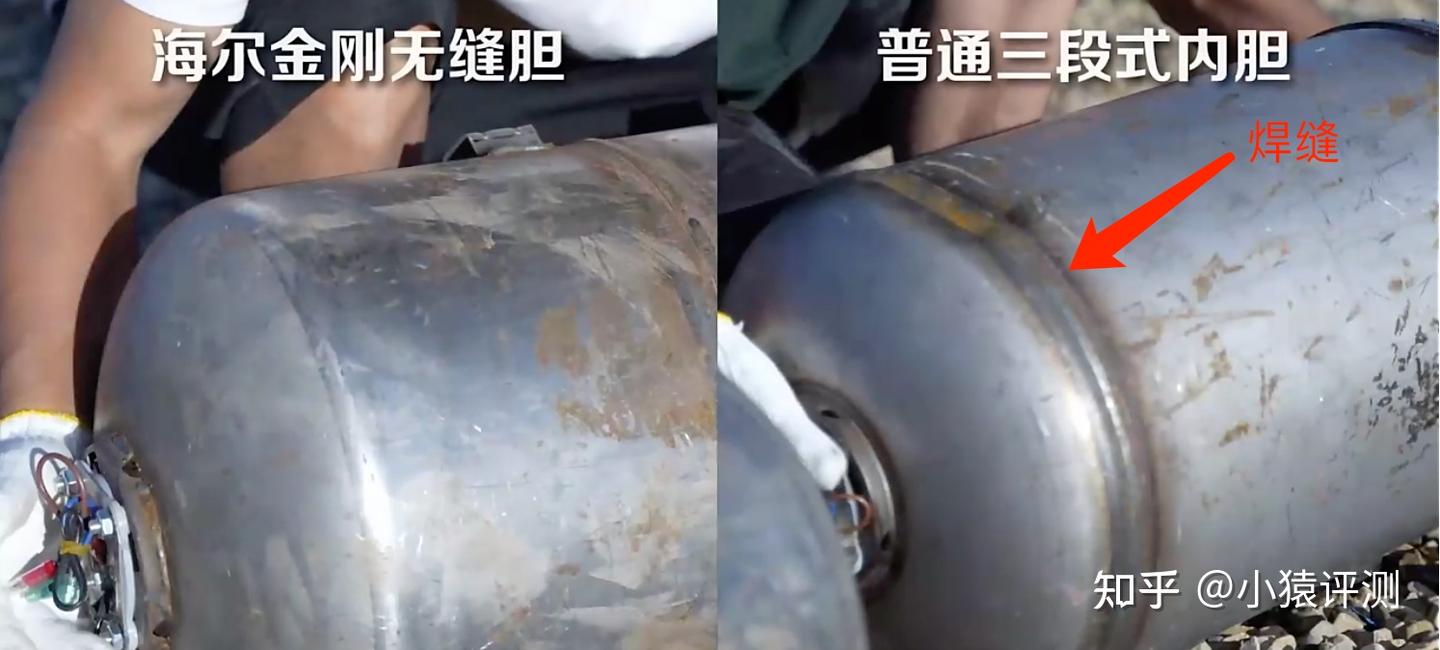

随着技术的不断发展，出现了动态增容技术，通过动态加热技术，边洗边加热，从而实现热水容量的成倍增加。 内胆是电热水器最核心的组件之一，直接影响了电热水器的使用安全、使用寿命，一旦出现漏水的情况，那这台热水器基本上也就报废了。 目前市面上内胆的材质主要分为：水晶内胆 > 搪瓷内胆 > 不锈钢内胆。 不锈钢内胆的成本相对较高，而且对焊接工艺要求也比较高， 目前大部分品牌都使用的都是搪瓷内胆。而水晶内胆则是卡萨帝专利，属于非金属内胆。讲到内胆的工艺，我这里再展开说一下：内胆工艺主要分为 传统的三段式内胆和 金刚无缝内胆。三段式内胆的焊缝相对来说会更多一些。焊缝多就意味着漏水的概率也会更大一些！
金刚无缝内胆最开始是海尔发明的专利，后面 美的一些中高端型号也开始使用这种内胆。 加热方式加热方式直接决定了加热速度快不快，目前市面上主要分为单管加热和双管加热。 单管加热主要存在于低端产品，加热速度慢，双管的加热速度显然是要优于单管加热。而双管加热模式又分为 单胆双管和 双胆双管：
双胆双管的优势很明显，它可以做到上下两胆分开加热，在洗漱等少量用水需求场景时，会自动开启单胆加热，能快速满足用水少的需求，节能又省水。还有一种升级款是 3D速热：在内胆里的热水口出水口有一个3D聚能速热管，可以在出水时再次加热10-15度，可以做到开机既是热水。
镁棒镁棒的主要作用是保护内胆和加热管免受腐蚀。因为内胆和加热管中的铁，在含有氧气的水中，容易发生氧化反应，也就是我们日常说的生锈。而镁棒中的金属镁比较活跃，会先跟水中的阴离子发生电化学反应而被腐蚀掉，因此一般2年左右就要请师傅上门换镁棒，既麻烦，又费钱。不过现在不少电热水器品牌通过一些技术手段，来延缓镁棒的消耗，提升镁棒的使用寿命，比如常见的 稀土镁棒、金刚芯镁棒等等，都可以将使用寿命提升到8年，甚至更久。
但是镁棒再怎么改良，最终还是会消耗掉、也还是可能会有镁渣的。不过近期行业里推出了一种新技术，这些电子会抢先跟水中的阴离子发生电化学反应，在内胆和加热管的表面形成保护膜，使得内部元件免受腐蚀，
涂层钛阳极DSA（尺寸稳定阳极）即涂层钛阳极，是20世纪电化学领域的发明之一，涂层钛阳极（又称尺寸稳定阳极，DSA）由钛金属基体和涂覆在其表面的贵金属氧化物活性涂层组成 。基体通常采用工业纯钛TA1/TA2，涂层包括氧化钌（RuO₂）、氧化铱（IrO₂）等混合金属氧化物 。这些涂层经过精心设计，用以赋予和增强阳极的电化学性能 。
涂层钛阳极具有尺寸稳定性，在电解过程中电极间距离不会变化，确保电解操作在槽电压稳定的情况下进行 。表面的贵金属氧化物涂层能显著提高电极的电催化性能，降低析氧、析氯等反应的过电位，从而提高反应效率，节约电能。钛基体本身具有极强的耐腐蚀性，贵金属氧化物涂层化学性质稳定，共同保障了阳极在恶劣化学环境中的长期稳定性，其寿命远高于传统石墨或铅阳极 。贵金属氧化物涂层电阻率低，具有良好的导电性，弥补了钛基体导电性一般的不足涂层钛阳极按表面贵金属涂层的成分不同，主要可分为析氧阳极（如铱系涂层）和析氯阳极（如钌系涂层）。其钛基体通常采用工业纯钛TA1/TA2 [11]。按产品形状可分为板状、网状、管状、带状等
次氯酸钠发生器、泳池消-毒、海水制氯、污水处理……这些场景都离不开电解氯化钠制氯技术，可不少设备运行中总会遇到难题：电极用不了多久就损耗严重，低浓度盐水或海水工况下电极反应不稳定，频繁更换电极不仅耽误生产进度，还拉高整体运营成本。想要解决这些问题，核心在于选对阳极材料，而 钌铱涂层钛阳极组正是适配电解氯化钠制氯场景的专用电极，也是行业内解决这类痛点的主流选择。
一、电解氯化钠制氯，核心靠电极反应电解氯化钠制氯的原理并不复杂，将一定浓度的氯化钠溶液或是海水通入电解设备，通电后借助电极完成化学反应：阳极位置会生成氯气，阴极产生氢氧根离子，两极产物进一步反应生成次氯酸盐，最终完成制氯或是消-毒、水处理的核心目标。整个过程里，阳极是决定反应稳定性、设备耐用度的关键部件，工况越复杂，对阳极的耐腐蚀性、催化稳定性要求就越高。 二、为什么制氯场景要选钌铱涂层钛阳极？普通电极很难适配氯化钠电解的特殊工况，尤其是电解海水时，氯化钠浓度偏低，阳极除了核心的析氯反应，还会伴随析氧反应，双重反应会加速电极腐蚀、缩短使用寿命，普通金属电极或传统石墨电极很难长期扛住这种工况，很容易出现损耗快、反应效率下滑的问题。
钌铱涂层钛阳极以工业纯钛为基体，表面搭载专属钌铱混合氧化物催化涂层，适配这类复杂电解环境。钛基体本身具备良好的耐腐蚀性，质地坚固且不易变形，能为电极提供稳定支撑；钌铱涂层则针对性适配析氯反应，同时抵御析氧反应带来的损耗，在低浓度盐水、海水等高盐复杂环境中，依旧能保持稳定的工作状态，避开传统电极的短板。
优质钛基钌铱涂层是最优解，性价比拉满，完全能匹配热水器整机寿命；铱钽涂层属于性能严重过剩，没有任何必要额外加钱选购。
核心原因：你的进水工况已极度温和，彻底消除了阳极的核心损耗风险你的水处理链路，刚好把两种涂层的核心差异场景全部抹平，我们对应拆解：
- 304 内胆是整体导电基体，和搪瓷内胆（仅破损露铁点需要保护，电流高度集中）完全不同，它需要的阴极保护电流极低、电流分布均匀，阳极长期处于低负荷工作状态，涂层的损耗速度会被大幅放缓。哪怕是优质钌铱涂层，在此工况下的标称寿命会从常规的 8-12 年，拉长到 15-20 年，完全覆盖电热水器的整机设计使用寿命。
关于铱钽涂层的补充说明铱钽涂层的核心优势，是耐强氧化性、耐酸性 / 含硫水质、耐高电位过载，主打极端恶劣水质的耐受性。但这些优势，在你这套前置水处理后的温和工况里，完全没有发挥空间，除了采购成本大幅提升，不会给你带来任何实际的使用寿命、保护效果的提升。
唯一例外情况：如果你当地市政自来水的本底氯离子浓度极高（比如沿海地区，氯离子长期＞300mg/L），或未来大概率会停用这套前置水处理系统，才需要考虑升级铱钽涂层。
比涂层类型更重要的关键提醒- 优先保证涂层的品质：无论选哪种，一定要选正规厂家、贵金属负载量≥8g/㎡、高温烧结工艺合格的产品，劣质铱钽涂层的使用寿命，远不如优质的钌铱涂层。
- 匹配适配的恒流电源：304 内胆无需大电流保护，选择低电流、恒流输出的电源即可，避免过高的开路电压带来不必要的涂层损耗，进一步延长阳极寿命。
碳纤维除余氯，直接消除了钌铱涂层的最大短板
钌铱涂层的唯一核心短板，是在 强氧化性游离余氯、高开路电位环境下，涂层溶解速度会显著快于铱钽涂层。而碳纤维对余氯的去除率可达 99% 以上，进入热水器的水体几乎无游离余氯，彻底消除了这个强氧化腐蚀源，钌铱涂层的化学稳定性在此工况下会被拉满，和铱钽的溶解速度差异几乎可以忽略。
FOF 阻垢 + 超滤，彻底解决了阳极的过载失效风险
电子阳极最常见的提前失效原因，是水垢局部包裹、杂质附着导致阳极有效面积骤减，局部电流密度飙升，引发涂层快速击穿、钛基体氧化钝化。
- FOF 从根源上阻止水垢生成，阳极全程和水体充分接触，工作电流均匀稳定，无局部过载；
- 超滤去除了水中的泥沙、胶体、微生物、硫化物等腐蚀性杂质，避免了涂层孔隙堵塞、基体点蚀的风险，阳极工作环境极度洁净温和。
304 不锈钢内胆，进一步降低了阳极的工作负荷
|
提升卡
置顶卡
沉默卡
喧嚣卡
变色卡
千斤顶
照妖镜
