（网关模式）回指路由（三层网络场景）

一、组网需求

某企业单位内网用户多，不同的部门为方便网络管理，配置不同的网段IP，同时为了避免广播风暴及网络攻击的波及范围，在核心3层交换机上划分多个vlan，作为每个vlan的网关。

二、组网拓扑

三、配置要点

本用例以1台EG，1台核心交换机和1 台接入交换机为例说明配置过程。要点如下：

1、配置EG的内网接口IP，以及去往内网的回指路由。

     注意：设备在运行的情况，如果要修改内网口IP地址，不建议通过“快速配置”对内网接口IP地址做修改，避免其它误操作导致之前已经选定并配置好的流控方案丢失。

2、核心交换机的配置如下：

a、在核心交换机配置3 个VLAN，配置下连接入交换机的端口为trunk 口；

b、在核心交换机配置3 个SVI 口，分别作为3 个VLAN 对应IP 子网的网关接口，配置对应的IP 地址；

c、配置去往互联网的默认路由；

4、分别在3 台接入交换机创建VLAN，为各VLAN 分配Access 口，指定上连核心交换机的trunk 口。

四、配置步骤

          1、出口EG的配置：

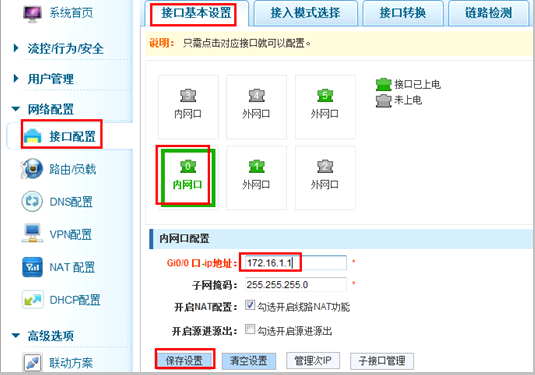

1、点击网络配置---->接口基本设置 ，设置内网接口的IP地址（设备在运行的情况，如果要修改内网口IP地址，不建议通过“快速配置”对内网接口IP地址做修改，避免其它误操作导致之前已经选定并配置好的流控方案丢失）。

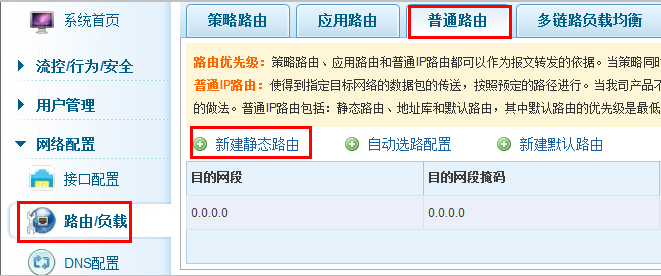

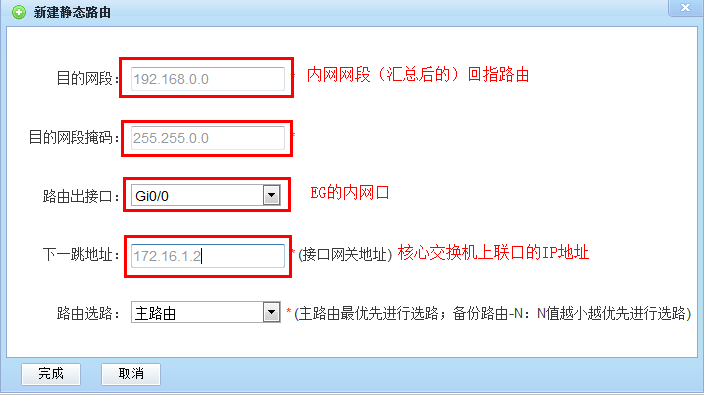

2、在“网络配置---->路由/负载----->普通路由”添加去往内网的回指路由，如下图所示：

从网络拓扑中可以看出，内网是有多个网段地址，都是属于192.168.x.x网段的地址，那我们就可以汇总成192.168.0.0/16

以上web操在命令行下生成的命令如下：

Ruijie>enable

Ruijie#conf

Enter configuration commands, one per line.  End with CNTL/Z.

Ruijie(config)#interface gigabitEthernet 0/0

Ruijie(config-if-GigabitEthernet 0/0)#ip address 172.16.1.1 255.255.255.0

Ruijie(config-if-GigabitEthernet 0/0)#exit

Ruijie(config)#ip route  192.168.0.0  255.255.0.0  172.16.1.2   ------->配置去往内网的回指汇总路由

Ruijie(config-if)#end      ------>退出到特权模式

Ruijie#write             ------>确认配置正确，保存配置

核心交换机的配置：

注意：配置之前建议使用 Ruijie#show interface status查看接口名称，常用接口名称有FastEthernet（百兆）、GigabitEthernet（千兆）和TenGigabitEthernet(万兆),以下配置千兆接口为例。

Ruijie>enable

Ruijie#configure terminal

Ruijie(config)#vlan 10     ------>创建VLAN 10

Ruijie(config-vlan)#vlan 20     ------>  创建VLAN 20

Ruijie(config-vlan)#vlan 30       ------>创建VLAN 30

Ruijie(config-vlan)#exit

Ruijie(config)#interface  GigabitEthernet 0/1          ------>该端口连接EG的内网接口

Ruijie(config-if)#ip address 172.16.1.2 255.255.255.0      ------>配置与EG内网接口同网段的IP地址

Ruijie(config)#interface range GigabitEthernet 0/2-4       ------>配置该端口Gi 0/2、Gi0/3、Gi0/4 都为trunk 口，这些端口连接下连的接入层交换机

Ruijie(config-if-range)#switchport mode trunk

Ruijie(config-if-range)#exit

Ruijie(config)#interface vlan 10      ------>创建SVI 10

Ruijie(config-if)#ip address 192.168.10.254 255.255.255.0      ------>配置vlan 10的网关地址

Ruijie(config-if)#interface vlan 20      ------> 创建SVI 20

Ruijie(config-if)#ip address 192.168.20.254 255.255.255.0       ------> 配置vlan 20的网关地址

Ruijie(config-if)#interface vlan 30        ------>创建SVI 30

Ruijie(config-if)#ip address 192.168.30.254 255.255.255.0      ------> 配置vlan 20的网关地址

Ruijie(config)#ip route  0.0.0.0  0.0.0.0  172.16.1.1                  ------>配置去往互联网的默认路由

Ruijie(config-if)#end      ------>退出到特权模式

Ruijie#write             ------>确认配置正确，保存配置

接入交换机Switch A上的配置：

Ruijie>enable

Ruijie#configure terminal

Ruijie(config)#vlan 10

Ruijie(config-vlan)#vlan 20

Ruijie(config-vlan)#exit

Ruijie(config)#interface range GigabitEthernet 0/2-12

Ruijie(config-if)#switchport access vlan 10  ------>将端口Gi0/2-12 分配给VLAN 10

Ruijie(config-if)#interface range GigabitEthernet 0/13-24

Ruijie(config-if)#switchport access vlan 20     ------> 将端口Gi0/13-24 分配给VLAN 20

Ruijie(config-if)#exit

Ruijie(config)#interface GigabitEthernet 0/1

Ruijie(config-if)#switchport mode trunk        ------> 指定上连核心交换机的trunk 口

Ruijie(config-if)#end              ------>退出到特权模式

Ruijie#write         ------> 确认配置正确，保存配置

五、配置验证：

1、出口EG的配置检查：

在Ruijie#模式下show ip route   ，能看到一条标号为“S”的静态路由

2、核心交换机配置检查

通过show vlan  和 show  interface  switchport查看vlan 信息，包括vlan id、名称、状态、包括的端口。
